CATIA-Viewer
CATPart und CATProduct öffnen

CATIA Siemens-NX CREO SolidWorks Solid Edge Inventor Rhino JT STEP X_T DWG-DXF IGES-SAT-VDA 3MF-STL PLY-3DS-WRL-OBJ

Was sind CATPart und CATProduct - Dateien?

  • Dateien mit der Dateiendung CATPart und CATProduct sind native 3D-Dateien der CAD/CAM-Software CATIA V5.
  • CATParts und CATProducts stammen entweder direkt aus CATIA V5, sind exportiert aus CATIA V6 (3DEXPERIENCE) oder wurden erzeugt mit Konvertern wie 3D-Evolution.
  • CATPart ist das Teile-Dateiformat und enthält 3D-Geometrien und teilweise auch Produktherstellungsinformationen (PMI)
  • CATProduct ist das Baugruppen-Dateiformat und ist verknüpft mit mindestens einem, meist aber mehreren CATParts und oft auch weiteren CATProducts.
  • Zum Datenaustausch werden gelegentlich CATProducts mit allen Teilen in ein CATPart exportiert. Diese tragen im Dateinamen dann meist die Bezeichnung AllCatPart.

CATIA-Viewer für CATPart, CATProduct, CGR, 3DXML und model

CATPart und CATProduct Versionen

Regelmäßig erscheinen neue Releases von CATIA V5 und V6. Die Releases tragen die Bezeichnungen V5R1 bis V5R21 und ab 2013 mit Erscheinen von CATIA V6 dann V5-6R2013, V5-6R2014 bis aktuell V5-6R2024. (02/2024)

Mit neueren Releases erstellte Dateiversionen können nicht mit alten Releases geöffnet werden, es sei denn die Dateien wurden explizit für eine älteres CATIA-Release exportiert.

CATIA war 1977 eines der ersten CAD/CAM-Programme der Welt, aber CATParts und CATProducts gibt es erst seit 1999 mit CATIA V5. Der Vorgänger CATIA V4 verwendete model-Dateien, die vereinzelt noch in Umlauf sind.

Weitere native CATIA-Dateiformate

  • cgr (CATIA Graphical Representation) CATIA-Dateiformat mit rein grafischen 3D-Daten zur schlanken Visualisierung von Konstruktionen
  • 3dxml Ursprünglich 3D-Visualisierungsdaten zum Beispiel für den kostenlosen 3DXML-Player. Seit CATIA V6, als native 3DEXPERIENCE-Datei, ein komplexes Archiv zum Datenaustausch, bestehend aus Visualisierungs- und exakten CAD-Daten, Materialien, Baugruppen, Teilen, Makros, etc.
  • CATDrawing Native 2D-Zeichnung aus CATIA, abgeleitet von CATParts oder CATProducts
  • model Dateiformat des bereits 1993 erschienenen CATIA V4. Model-Dateien finden heute nur noch vereinzelt Verwendung und können 3D-Modelle und 2D-Zeichnungen enthalten.

Wie öffne ich CATIA CATProduct und CATPart-Dateien?

Typischerweise verwendet man hierzu eine CATIA-CAD/CAM-Software von Dassault Systems. Möglich ist auch das Öffnen mit CAD/CAM-Software, die über eine CATIA-Schnittstelle verfügt.

Auch wenn es keine kostenlosen CATPart-Viewer, CATPart-Reader oder CATProduct-Viewer gibt, sind CAD-Viewer eine günstige Alternative. Der 3D-Tool CAD-Viewer öffnet alle oben angeführten CATIA-Dateiformate und kann kostenlos für 14 Tage getestet werden.

Wie konvertiere ich CATIA CATPart und CATProduct-Dateien?

Besitzen Sie keine CAD-Software mit CATIA-Schnittstelle, muss die Konstruktion aus CATIA in ein gängiges 3D-Austauschformat, wie zum Beispiel STEP, exportiert werden.

Das Umwandeln von CATProduct und CATPart nach STEP ist auch mit einem 3D-Konverter bzw. CAD-Konverter möglich. 3D-Tool Premium enthält den 3D‑NativeCAD Converter. Dieser konvertiert, neben nativen CATIA-Modellen, Modelle vieler gängiger CAD-Systeme in die von vielen CAD/CAM-Programmen unterstützten 3D-Austauschformate STEP, IGES, SAT und Parasolid X_T.

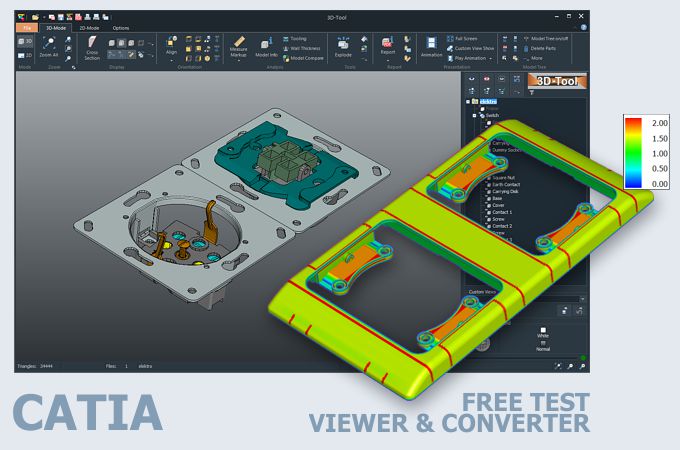

CATIA-Viewer und CATIA-Konverter testen

3D-Tool ist ein CAD-Viewer mit vielen nativen CAD-Schnittstellen, inklusive CATIA V4 und V5-6, und professionellen Messfunktionen, Ausformanalyse und Wandstärkenanalyse.

  • CATProduct, CATPart, model, cgr, 3dxml öffnen und veröffentlichen für den 3D-Tool Free Viewer oder als 3D-PDF
  • CATProduct, CATPart, model, cgr, 3dxml öffnen und speichern als STL, 3DS, PLY, WRL, OBJ, oder PLY
  • CATProduct, CATPart, model konvertieren nach STEP, IGES, VDA, SAT und X_T
  • CATDrawing öffnen, drucken oder veröffentlichen für den 3D-Tool Free Viewer

Kostenloser und unverbindlicher 14-Tage-Test mit allen Funktionen, den CATIA-Schnittstellen und dem 3D-Native CAD-Converter. Der Demo-Key aktiviert alle 3D- Schnittstellen, wie Siemens NX, SolidWorks, Inventor, STEP, SAT, Parasolid.

Mehr Informationen zum 3D-Tool CAD-Viewer und Konverter
