STEP-Viewer
STP und STEP-Dateien öffnen

CATIA Siemens-NX CREO SolidWorks Solid Edge Autodesk Rhino JT STEP X_T DWG-DXF-DWF DGN-IFC PDF-PRC-U3D IGES-SAT-VDA DAE-FBX-glTF 3MF-STL PLY-3DS-WRL-OBJ

Was sind STEP und STP-Dateien?

  • Dateien mit der Dateiendung step oder stp enthalten 3D-Modelle im STEP-Format. Der "Standard for the Exchange of Product model data" ist mit das wichtigste Datenaustauschformat für 3D-Konstruktionen zwischen Anwendungen und Unternehmen.
  • Alle wichtigen CAD-Programme können Baugruppen und Bauteile als STEP-Datei speichern und öffnen.
  • Eine STEP-Datei kann neben exakten geometrischen Daten und der Baugruppenstruktur auch triangulierte Visualisierungsdaten, Materialien, Farben und weitere Produktinformationen enthalten.
  • Das STEP-Format wird kontinuierlich weiterentwickelt, vor allem in Hinblick auf Produkt- und Fertigungsinformationen (PMI), und bleibt auch zukünftig ein wichtiges 3D-Austauschformat.

STEP-Datei und STP-Datei Viewer

STEP-Versionen

  • AP203 ist das ursprüngliche STEP-Format und bildet die Geometrie, Topologie und Teilestruktur eines 3D-Volumenmodells ab, aber enthält zum Beispiel keine Farbinformationen und Baugruppenstrukturen.
  • AP214 erweitert den AP203-Standard und ist als "Core Data Model for Automotive Mechanical Design Processes" bekannt. Es fügt wichtige Informationen wie Farben und Baugruppeninformationen hinzu.
  • AP242 ist eine Erweiterung des AP214-Standards und enthält neben den 3D-Daten auch Produkt- und Fertigungsinformationen (PMI). Die 3D-Daten können dabei als exakte BREP-Geometrien und/oder triangulierte Visualisierungsdaten vorliegen. STEP AP242 soll zukünftig den kompletten Produktlebenszyklus im Rahmen der Industrie 4.0 abbilden.

Besondere STEP-Formate

Atomic-STEP-file: Gewöhnlich enthält eine STEP-Datei das komplette Modell, im Falle einer Baugruppe also die komplette Baugruppe und alle Teile. Einige CAD-Programme bieten die Möglichkeit, die Komponenten einer Baugruppe in mehrere über Baugruppen-STEP-Dateien verlinkte Teile-Dateien aufzuspalten.

STPX (STEP-XML): Ähnlich dem Atomic-Step-File bestehen diese Modelle aus mehreren Dateien. Die XML-Datei mit der Endung stpx enthält die Baugruppenstruktur und weitere Metadaten im textbasierten und menschenlesbaren XML-Format. Die 3D-Geometriedaten, also die eigentlichen 3D-Bauteile, befinden sich in externen verlinkten STEP-Dateien.

STPZ / STPXZ: stpz-Dateien enthalten eine oder mehrere STEP-Dateien in komprimierter Form, ähnlich einem ZIP-Archiv. Das STEP-Format lässt sich gut komprimieren, so dass die Dateien relativ klein werden. stpxz-Dateien sind dem entsprechend ein komprimiertes Projekt im STEP-XML-Format.

Wie öffne ich STEP-Dateien?

Typischerweise verwendet man hierzu eine CAD/CAM-Software, die über eine STEP-Schnittstelle verfügt. Allerdings unterstützen ältere Schnittstellen nicht immer oder nur eingeschränkt modernere Formate wie STEP AP242 und STEP-XML.

Zum Betrachten einer 3D-Konstruktion im STEP-Format gibt es einige wenige kostenlose STEP-Reader und sogar Online STEP File Viewer. Diese sind jedoch auf das reine Viewing beschränkt.

Der 3D-Tool CAD-Viewer ist ein STEP-Reader und öffnet alle oben angeführten STEP-Dateiformate und Varianten. Professionelle Messwerkzeuge und Analysen nutzen dabei das volle Potential der STEP-Daten aus.

Wie kann man eine STEP-Datei konvertieren?

Besitzen Sie keine CAD/CAM-Software mit STEP-Schnittstelle, muss das Modell aus dem ursprünglichen CAD-System in ein anderes 3D-Austauschformat oder 3D-Visualisierungsformat (z. B. für 3D-Druck oder Designsoftware wie Blender) exportiert werden.

Das Konvertieren von STEP nach IGES, SAT, OBJ, STL, etc. ist auch mit einem 3D-Konverter bzw. CAD-Konverter möglich.

3D-Tool Premium enthält den 3D‑NativeCAD Converter, der alle STEP-Dateiformat und viele weitere 3D-CAD-Formate in gängige 3D-Austauschformate konvertiert. Der 3D-Tool Viewer selbst konvertiert 3D-Modelle in etliche MESH-Formate wie 3MF, STL und PLY.

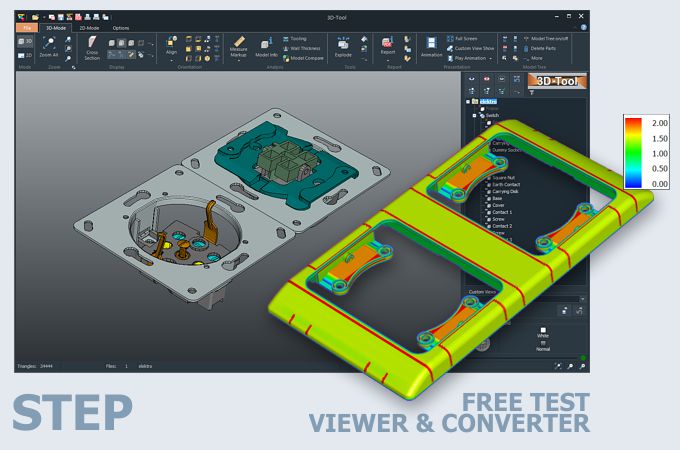

STEP-Viewer und STEP-Konverter testen

3D-Tool ist ein CAD-Viewer mit Schnittstellen für gängige native CAD-Formate und 3D-Austauschformate. 3D-Tool bietet professionelle Messfunktionen, Ausformanalyse und Wandstärkenanalyse.

  • STEP-Dateien in allen Varianten öffnen, bemaßen, kommentieren und veröffentlichen für den 3D-Tool Free Viewer oder als 3D-PDF
  • STEP-Dateien in allen Varianten öffnen und speichern als STL, 3DS, PLY, WRL, OBJ, oder PLY
  • Exakte STEP-Daten konvertieren nach CATIA V5, IGES, VDA, SAT und X_T
  • Konvertieren von STEP-Modellen in 3D-Produktvisualisierungen wie 3D-HTML, FBX, Collada, 3MF und glTF.

Einfach 3D-Tool herunterladen, starten und Demo-Key anfordern. 14 Tage testen mit allen Funktionen, allen Schnittstellen und dem 3D-Native CAD-Converter. Öffnen und konvertieren von STEP, IGES, SAT, Parasolid und auch CATIA, Siemens NX, Inventor, SolidWorks und weiteren Formaten.
