Was sind DWG, DXF und DWF-Dateien?

  • DWG und DXF sind native Dateien der CAD/CAM-Software Autodesk AutoCAD oder Autodesk Inventor. Beide Formate werden meist für 2D-Zeichnungen verwendet, können aber auch 3D-Volumenkörper enthalten. Möglich sind reine 2D-Dateien, reine 3D-Dateien und gemischte 2D/3D-Dateien.
  • DWG ist das zentrale native Autodesk AutoCAD Format. DXF ist ein von Autodesk ursprünglich zum Datenaustausch zwischen Betriebssystemen entwickeltes Format. Im Vergleich zu DWG bietet DXF weniger Funktionen, aber kann von mehr CAD-Anwendungen geladen werden.
  • DWF ist ein von AutoCAD entwickeltes webbasiertes und hochkomprimiertes Vektorformat. Es wurde für die Präsentation und Freigabe von Konstruktionen konzipiert, ohne spezielle CAD-Software, so dass alle Projektbeteiligten Zugriff auf die Daten haben.

Autodesk-Viewer für DWG und DXF

DWG, DXF und DWF - Versionen

  • Die DWG und DXF-Versionen orientieren sich an der AutoCAD-Entwicklung. Die Versionsnummerierung ist jedoch wenig intuitiv. Die Dateiversion AC1027 gilt für AutoCAD 2013 bis 2017. Aktuell ist die Dateiversion AC1032 und gültig für AutoCAD 2018 bis heute. Die ersten sechs Bytes (Zeichen) einer DWG-Datei zeigen die Version. In einer DXF-Datei wird die Version im Kopfbereich angegeben. Die DXF-Variable ist $ACADVER. (06/2025)
  • Es gibt hauptsächlich zwei Versionen von DWF: die ältere Version DWF (Design Web Format) und das neuere, XML-basierte Format DWFx. DWFx ist die aktuellste Version und wird oft verwendet, um Konstruktionsdaten mit Personen auszutauschen, die AutoCAD nicht installiert haben.

DWG, DXF und DWF - Besonderheiten

Durch die enge Verwandtschaft sind DWG-Dateien in Autodesk AutoCAD und Autodesk Inventor nutzbar. Eine mit Inventor erzeugte DWG-Datei kann jedoch nur in Inventor modifiziert werden. Ein mit AutoCAD erzeugte DWG-Datei nur mit AutoCAD.

Das DXF-Format eignet sich zum Austausch unter Autodesk-Programmen und mit Drittsoftware, aber bietet keine speziellen Autodesk-Funktionen, z. B. aus Autodesk Civil 3D, Revit und Inventor. DXF-Dateien sind ASCII-codiert und deutlich größer als binäre DWG-Dateien.

DWF-Dateien enthalten vektorbasierte Daten und, für 3D-Modelle, triangulierte Daten (MESH). DWF und DWFx sind nur zur Veröffentlichung vorgesehen und nicht zur weiteren Bearbeitung in einer CAD-Software.

Wie öffne ich DXF, DWG und DWF-Dateien?

Alle drei Formate können mit Autodesk-Programmen wie AutoCAD und Inventor geöffnet werden. DXF- und die neueren DWF/DWFx-Dateien werden auch von etlichen anderen Anwendungen unterstützt. So können DWFx-Dateien z.B. auch im Microsoft XPS-Viewer betrachtet werden.

Autodesk bietet mit DWG TrueView, AutoCAD Web und dem Autodesk Viewer unterschiedliche Viewing-Lösungen an, von kostenlos ohne Registrierung über mit Registrierung bis kostenpflichtig.

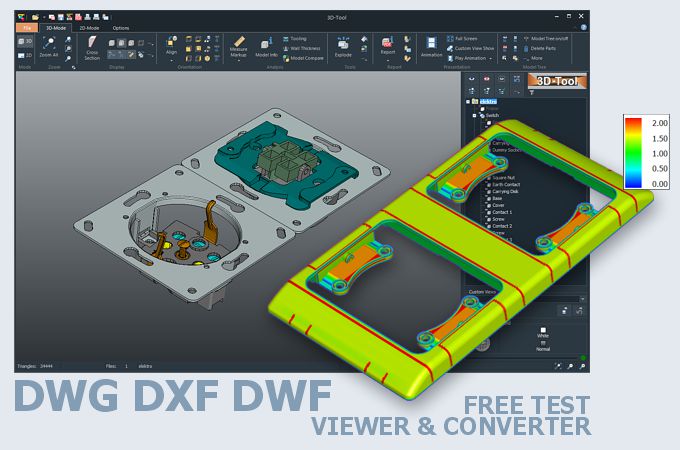

Der 3D-Tool CAD-Viewer öffnet DWG, DXF, DWF und DWFx-Dateien in 3D und 2D und bietet neben einfacher Bedienung viele Mess- und Analysewerkzeuge. 3D-Tool kann für 14 Tage kostenlos getestet werden.

Wie konvertiere ich DWG, DXF und DWF-Dateien?

Das Konvertieren von DWG in DXF ist mit DWG TrueView von Autodesk möglich.

Das Umwandeln von 3D-DWG in STEP oder 3D-DXF in STEP mit Konvertersoftware funktioniert nur für exakte Geometrien (BREP). Triangulierte Modelle (MESH) können nicht in STEP, IGES, CATIA, SolidWorks oder andere CAD-Formate konvertiert werden. Damit ist eine Konvertierung von 3D-DWF bzw. 3D-DWFx in CAD-Formate von vornherein ausgeschlossen.

3D-Tool Premium enthält den 3D‑NativeCAD Converter. Dieser konvertiert, neben DXF und DWG-Modellen, Modelle vieler gängiger CAD-Systeme in die von vielen CAD/CAM-Programmen unterstützten 3D-Austauschformate STEP, IGES, SAT und Parasolid X_T. DWF-Modelle können in andere Visualisierungsformate wie 3MF, FBX, 3D-PDF oder 3D-HTML konvertiert werden.

DXF-DWG-DWF-Viewer und Konverter testen

3D-Tool ist ein CAD-Viewer mit vielen nativen CAD-Schnittstellen, inklusive Inventor, und professionellen Messfunktionen, Ausformanalyse und Wandstärkenanalyse.

  • DWG / DXF / DWF (3D und 2D) öffnen, bemaßen, kommentieren und veröffentlichen für den 3D-Tool Free Viewer.
  • DWG / DXF / DWF (3D) veröffentlichen als 3D-PDF oder speichern als STL, 3DS, PLY, WRL, OBJ, PLY
  • DWG / DXF (3D-BREP) konvertieren nach STEP, IGES, SAT, X_T und JT
  • DWG / DXF / DWF (3D-MESH) konvertieren in 3D-Produktvisualisierungen wie 3D-HTML, FBX, Collada, 3MF und glTF.

Kostenloser und unverbindlicher 14-Tage-Test mit allen Funktionen, den AutoCAD-Schnittstellen und dem 3D-Native CAD-Converter. Der Demo-Key aktiviert alle 3D-Schnittstellen, wie CATIA, Siemens NX, SolidWorks, Creo, STEP, SAT.
