IGES-VDA-SAT-Viewer
IGS, VDA und SAT-Dateien öffnen

CATIA Siemens-NX CREO SolidWorks Solid Edge Inventor Rhino JT STEP X_T DWG-DXF IGES-SAT-VDA 3MF-STL PLY-3DS-WRL-OBJ

Was sind IGES, VDA und SAT-Dateien?

  • IGES, IGS (Initial Graphics Exchange Specification) CAD-Datenaustauschformat für 3D-Modelle und seltener auch 2D-Zeichnungen. Für 3D-Modelle werden Teile- und Baugruppeninformationen unterstützt.
  • VDA (VDA-FS) 3D-CAD-Austauschformat entwickelt vom Deutschen Verband der Automobilindustrie als Flächenschnittstelle zwischen CAD-Systemen. VDA-Dateien enthalten nur 3D-Flächendaten und keine Informationen über Teile und Baugruppen.
  • SAT (ACIS SAT/SAB) ACIS ist ein 3D-Modellierkernel von Dassault Systemes. Viele CAD/CAM-Anwendungen nutzen den ACIS-Kern und das zugehörige SAT-Dateiformat. Das Format unterstützt Drahtmodell-, Oberflächen- und Volumenmodellierung. SAB-Dateien sind die binäre Variante der textkodierten SAT-Dateien.

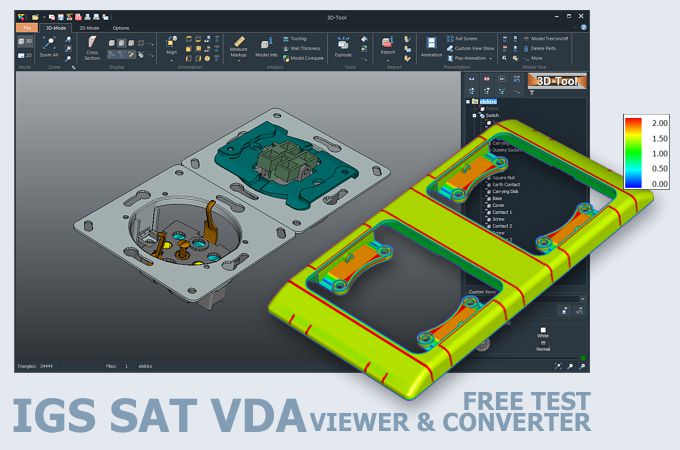

IGES-IGS-VDA-SAT-Datei-Viewer

IGES, VDA, SAT - Versionen

  • IGES Das Format entstand bereits 1980 und hat sich seit 1996 nicht wesentlich verändert. Obwohl es Flächen- und Volumenmodelle unterstützt, wurde es weitgehend vom STEP-Format ersetzt. Die aktuelle Dateiversion ist 5.2. (02/2024)
  • VDA VDA-FS wurde 1983 zur Übertragung von Freiformflächen konzipiert. Volumenkörper, Bemaßungen, Ebenen, 2D-Geometrie und Text werden nicht unterstützt. Das Dateiformat ist in Deutschland seit 1986 als nationaler Standard DIN 66301 erfasst, wird aber kaum mehr verwendet. Die seit 1986 unveränderte Version ist 2.0. (02/2024)
  • SAT 1998 wurde die erste ACIS-Formatspezifikation von Spatial veröffentlicht. Die Spezifikation war bis 2001 bzw. Version 7 öffentlich verfügbar. Nach der Übernahme durch Dassault Systemes wurde das Format modifiziert und nicht mehr veröffentlicht. Neuere SAT-Dateien benötigen zum Lesen die native ACIS-Bibliothek. Die aktuelle Version ist 2023 1.0. (02/2024)

SAT - Besonderheiten

Von den drei Austauschformaten IGS, VDA und SAT ist SAT sicher das interessanteste als Dateiformat des ACIS-Modellierkerns. ACIS bietet die drei Kernfunktionen 3D-Modellierung, 3D-Modelmanagement und 3D-Modellvisualisierung und unterstützt Microsoft, Apple und Linux-Plattformen.

Die mit einem Texteditor lesbaren SAT-Dateien beginnen mit der internen Versionsnummer. "3310"  steht für die interne Version 33.1.0 und dies entspricht Version 2023 1.0.

SAB-Dateien sind die binäre Variante der SAT-Dateien und eigentlich nicht mehr mit einem Texteditor lesbar, jedoch kann man in der ersten Zeile, wie bei SAT-Dateien, die interne Versionsnummer erkennen.

Auch der von Autodesk verwendete Shape-Manager-Modellierkern basiert auf dem ACIS-Kern.

Wie öffne ich IGES, VDA und SAT-Dateien?

Typischerweise verwendet man hierzu eine CAD/CAM-Software, die über eine entsprechende Schnittstelle verfügt.

Kostenlose Viewer zum Betrachten einer 3D-Konstruktion im IGES oder SAT-Format sind im Internet zu finden. Für VDA-FS existieren nur kommerzielle Lösungen.

Der 3D-Tool CAD-Viewer öffnet alle drei Formate und weitere Austauschformate wie STEP und Parasolid X_T. Professionelle Messwerkzeuge und Analysen nutzen dabei das volle Potential der IGES, VDA und SAT-Daten aus.

Wie kann man eine IGES, VDA oder SAT-Datei umwandeln?

Besitzen Sie keine CAD/CAM-Software mit passender Schnittstelle, muss das Modell aus dem ursprünglichen CAD-System in ein anderes 3D-Austauschformat oder 3D-Visualisierungsformat exportiert werden.

Das Umwandeln von IGES, VDA oder SAT nach STEP, X_T, OBJ oder STL ist auch mit einem 3D-Konverter bzw. CAD-Konverter möglich.

3D-Tool Premium enthält den 3D‑NativeCAD Converter. Dieser konvertiert die nativen Modelle vieler gängiger CAD-Systeme in die 3D-Austauschformate STEP, IGES, SAT, VDA und Parasolid X_T. Er konvertiert aber auch diese Formate untereinander.

IGES, VDA, SAT-Viewer und Konverter testen

3D-Tool ist ein CAD-Viewer mit Schnittstellen für gängige native CAD-Formate und 3D-Austauschformate. 3D-Tool bietet professionelle Messfunktionen, Ausformanalyse und Wandstärkenanalyse.

  • IGES, VDA, SAT-Dateien öffnen und veröffentlichen für den 3D-Tool Free Viewer oder als 3D-PDF
  • IGES, VDA, SAT-Dateien öffnen und speichern als STL, 3DS, PLY, WRL, OBJ, oder PLY
  • IGES, VDA, SAT-Dateien konvertieren nach CATIA V5, STEP und X_T

Einfach 3D-Tool herunterladen, starten und Demo-Key anfordern. 14 Tage testen mit allen Funktionen, allen Schnittstellen und dem 3D-Native CAD-Converter. Öffnen und konvertieren von STEP, IGES, SAT, Parasolid und auch CATIA, Siemens NX, Inventor, SolidWorks und weiteren Formaten.
