Was sind PRT - Dateien?

  • Die Dateiendung PRT wird von mehreren Programmen verwendet. Im CAD/CAM-Bereich handelt es sich um native 3D-Modelle entweder aus Siemens NX oder aus Creo. Creo-Dateien erkennt man oft an einer Nummer hinter der Dateierweiterung (*.prt.1, *.prt.2)
  • PRT-Dateien aus Siemens NX können 3D-Bauteile, 3D-Baugruppen, 2D-Zeichnungen und Produktherstellungsinformationen (PMI) enthalten.
  • Eine Siemens-NX-Baugruppen-Datei ist verknüpft mit mindestens einem, meist aber mehreren PRT-Teilen und oft auch weiteren PRT-Baugruppen.
  • UGS entwickelte bereits 1978 bzw. 1982 die beiden CAD-Systeme Unigraphics NX und I-Deas. UGS wurde 2007 von Siemens übernommen und Siemens verband die beiden Systeme zum heutigen Siemens NX.

Siemens-NX-Viewer für PRT Teile und Baugruppen

PRT-Dateiversionen

Regelmäßig erscheinen neue Releases von Siemens NX. Neuere Releases tragen die Versionsbezeichnungen 2206, 2212, 2306, wobei z. B. 2306 für Juni 2023 steht. Die aktuelle Version ist 2412. (06/2025)

Ältere Releases aus 2019 bis 2021 tragen die Bezeichnungen NX 1847 bis NX 2007. Davor waren es einfache Versionsnummern NX bis NX 12. Bis 2001 lauteten die Bezeichnungen UG/Unigraphics 3.0 bis 18.0.

Siemens PLM Software bietet seit 2013 bzw. ab NX 9 die Software nur noch als 64-bit Version an. Mit NX 12 wurde die Unterstützung von MacOS eingestellt.

I-Deas und seine Dateiformate MF1, ARC, UNV und PKG werden immer noch verwendet, aber hauptsächlich für die Pflege bestehender Langzeitprojekte und historischer Daten, insbesondere in der Automobil-, Luft- und Raumfahrt- sowie Verteidigungsindustrie.

Weitere native Siemens-NX-Dateiformate

Im Gegensatz zu den meisten anderen CAD-Systemen existieren bei NX keine unterschiedlichen Dateierweiterungen für Teile, Baugruppen und Zeichnungen.

Erwähnenswert ist der von Siemens NX verwendete Parasolid-Modellierkern. Parasolid X_T und X_B-Dateien sind 3D-Austauschformate ohne Historie, aber erste Wahl zum Austausch von 3D-Modellen zwischen CAD/CAM-Programmen mit Parasolid-Kern wie Siemens NX, SolidWorks und Solid Edge.

Die nativen I-Deas Formate MF1, ARC, UNV und PKG werden von Siemens NX nur eingeschränkt unterstützt und benötigen spezielle Import- und Konvertierungsschnittstellen.

Wie öffne ich Siemens NX und I-Deas Dateien?

Für native Siemens NX PRT-Daten verwendet man typischerweise eine Siemens NX Installation. Möglich ist auch das Öffnen mit CAD/CAM-Software, die über eine Siemens-NX-Schnittstelle verfügt. Zum Beispiel lassen sich PRT-Dateien in SolidWorks und Solid Edge öffnen.

Ohne I-Deas Installation benötigen die nativen I-Deas Formate MF1, ARC, UNV und PKG grundsätzlich spezielle Import- und Konvertierungsschnittstellen.

Auch wenn es keine kostenlosen NX-Viewer und I-Deas-Viewer gibt, im Vergleich zu einem CAD-System sind CAD-Viewer eine günstige Alternative. Der 3D-Tool CAD-Viewer öffnet alle oben angeführten Siemens-NX und I-Deas-Dateiformate und kann kostenlos für 14 Tage getestet werden.

Wie konvertiere ich Siemens NX und I-Deas Dateien?

Besitzen Sie keine CAD-Software mit Siemens-NX bzw. I-Deas-Schnittstelle, muss die Konstruktion in ein gängiges 3D-Austauschformat, wie zum Beispiel STEP, exportiert werden.

Das Umwandeln von Siemens NX und I-Deas nach STEP ist auch mit einem 3D-Konverter bzw. CAD-Konverter möglich. 3D-Tool Premium enthält den 3D‑NativeCAD Converter. Dieser konvertiert, neben nativen Siemens-NX-Modellen, auch I-Deas Modelle und Modelle vieler gängiger CAD-Systeme in die von den meisten CAD/CAM-Programmen unterstützten 3D-Austauschformate STEP, IGES, SAT und Parasolid X_T.

Siemens-NX-Viewer und Siemens-NX-Konverter testen

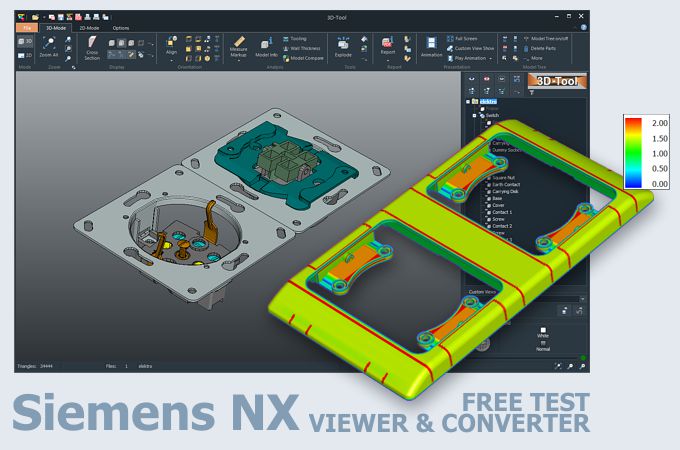

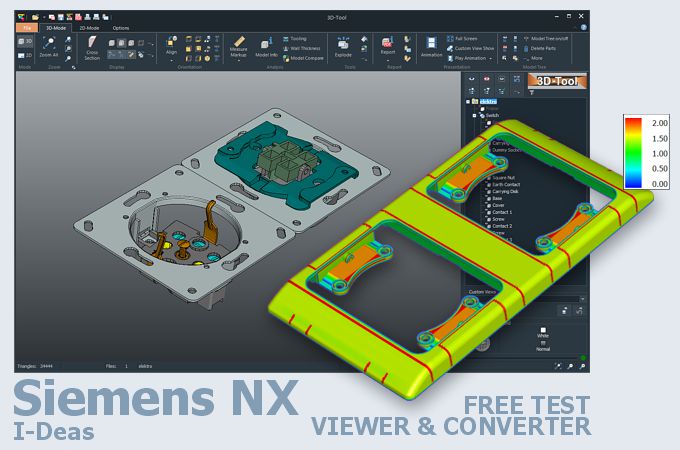

3D-Tool ist ein CAD-Viewer mit vielen nativen CAD-Schnittstellen, inklusive Siemens NX und I-Deas. 3D-Tool bietet professionelles Messen, Ausformanalyse und Wandstärkenanalyse.

  • Siemens NX und I-Deas-Dateien öffnen, bemaßen, kommentieren und veröffentlichen für den 3D-Tool Free Viewer oder als 3D-PDF
  • Siemens NX und I-Deas-Dateien öffnen und speichern als STL, 3DS, PLY, WRL, OBJ, oder PLY
  • Siemens NX unde I-Deas Dateien konvertieren nach STEP, IGES, SAT, X_T und JT
  • Konvertieren von NX und I-Deas-Modellen in 3D-Produktvisualisierungen wie 3D-HTML, FBX, Collada, 3MF und glTF.

Kostenloser und unverbindlicher 14-Tage-Test mit allen Funktionen, den Siemens-NX-Schnittstellen und dem 3D-Native CAD-Converter. Der Demo-Key aktiviert alle 3D- Schnittstellen, wie CATIA, Siemens NX, SolidWorks, Inventor, STEP, SAT, Parasolid.

Mehr Informationen zum 3D-Tool CAD-Viewer und Konverter
