Was sind DWG und DXF - Dateien?

  • Dateien mit der Dateiendung DWG und DXF sind native Dateien der CAD/CAM-Software Autodesk AutoCAD oder Autodesk Inventor.
  • Beide Formate werden meist für 2D-Zeichnungen verwendet, können aber auch 3D-Volumenkörper enthalten. Möglich sind reine 2D-Dateien, reine 3D-Dateien und gemischte 2D/3D-Dateien .
  • DWG ist das zentrale native Autodesk AutoCAD Format. DXF ist ein von Autodesk ursprünglich zum Datenaustausch zwischen Betriebssystemen entwickeltes Format. Im Vergleich zu DWG bietet DXF weniger Funktionen, aber kann von mehr CAD-Anwendungen geladen werden.

Autodesk-Viewer für DWG und DXF

DWG und DXF - Versionen

Die DWG und DXF-Funktionen orientieren sich an der AutoCAD-Entwicklung. Die Versionsnummerierung ist jedoch wenig intuitiv.

  • Die Dateiversion AC1027 gilt für AutoCAD 2013 bis 2017.
  • Aktuell ist die Dateiversion AC1032 und gültig für AutoCAD 2018 bis heute. (06/2025)
  • Die ersten sechs Bytes (Zeichen) einer DWG-Datei zeigen die Version.
  • In einer DXF-Datei wird die Version im Kopfbereich angegeben. Die DXF-Variable ist $ACADVER.

DWG und DXF - Besonderheiten

Durch die enge Verwandtschaft sind DWG-Dateien in Autodesk AutoCAD und Autodesk Inventor nutzbar. Eine mit Inventor erzeugte DWG-Datei kann jedoch nur in Inventor modifiziert werden. Ein mit AutoCAD erzeugte DWG-Datei nur mit AutoCAD.

Das DXF-Format eignet sich zum Austausch unter Autodesk-Programmen und mit Drittsoftware, aber bietet keine speziellen Autodesk-Funktionen, z. B. aus Autodesk Civil 3D, Revit und Inventor. DXF-Dateien sind ASCII-codiert und deutlich größer als binäre DWG-Dateien. Aus diesen Gründen werden DXF-Dateien meist für allgemeine 2D-Zeichnungen benutzt und weniger für komplexe 3D-Konstruktionen.

Wie öffne ich Autodesk DXF und DWG-Dateien?

Beide Formate können mit Autodesk-Programmen wie AutoCAD und Inventor geöffnet werden. DXF-Dateien werden auch von etlichen anderem Anwendungen unterstützt.

Autodesk bietet mit DWG TrueView, AutoCAD Web und dem Autodesk Viewer unterschiedliche Viewing-Lösungen an, von kostenlos ohne Registrierung über mit Registrierung bis kostenpflichtig.

Der 3D-Tool CAD-Viewer öffnet DWG und DXF-Dateien in 3D und 2D und bietet neben einfacher Bedienung viele Mess- und Analysewerkzeuge. 3D-Tool kann für 14 Tage kostenlos getestet werden.

Wie konvertiere ich Autodesk DWG und DXF-Dateien?

Das Konvertieren von DWG in DXF ist mit DWG TrueView von Autodesk möglich.

Das Umwandeln von 3D-DWG in STEP oder 3D-DXF in STEP mit Konvertersoftware funktioniert nur für exakte Geometrien (BREP). Triangulierte Modelle (MESH) können nicht in STEP, IGES, CATIA, SolidWorks oder andere CAD-Formate konvertiert werden.

3D-Tool Premium enthält den 3D‑NativeCAD Converter. Dieser konvertiert, neben DXF und DWG-Modellen, Modelle vieler gängiger CAD-Systeme in die von vielen CAD/CAM-Programmen unterstützten 3D-Austauschformate STEP, IGES, SAT und Parasolid X_T.

DXF-DWG-Viewer und DWG-DXF-Konverter testen

3D-Tool ist ein CAD-Viewer mit vielen nativen CAD-Schnittstellen, inklusive Inventor, und professionellen Messfunktionen, Ausformanalyse und Wandstärkenanalyse.

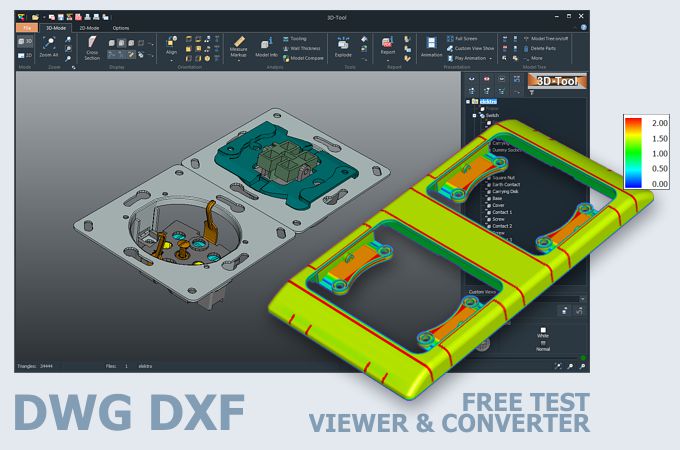

  • DWG / DXF (3D und 2D) öffnen, bemaßen, kommentieren und veröffentlichen für den 3D-Tool Free Viewer oder als 3D-PDF
  • DWG / DXF (3D, nur BREP) öffnen und speichern als STL, 3DS, PLY, WRL, OBJ, oder PLY
  • DWG / DXF (3D, nur BREP) konvertieren nach STEP, IGES, SAT, X_T und JT
  • Konvertieren von DWG und DXF-Modellen in 3D-Produktvisualisierungen wie 3D-HTML, FBX, Collada, 3MF und glTF.

Kostenloser und unverbindlicher 14-Tage-Test mit allen Funktionen, den Autodesk-Schnittstellen und dem 3D-Native CAD-Converter. Der Demo-Key aktiviert alle 3D- Schnittstellen, wie CATIA, Siemens NX, SolidWorks, Creo, STEP, SAT.
