Native Schnittstellen
Direkte Unterstützung der aufgeführten CAD-Formate.
CATIA-Viewer
CATPart- und CATProduct-Dateien öffnen
intuitiv & praxisnah 3D ohne CAD-Kenntnisse
preiswert & universell viele 3D-/2D-Schnittstellen
Moderner und einfacher CAD-Viewer
Preiswerter CAD-Konverter für viele Formate
Der 3D-Tool CAD-Viewer öffnet CATPart-, CATProduct-, 3DXML-, CGR- und model-Dateien ohne CATIA-Software. Die unterstützten Dateiformate der einzelnen 3D-Tool-Editionen finden Sie in der Formatübersicht.
Der 3D-NativeCAD Converter konvertiert CATIA-Modelle in Austauschformate wie STEP, IGES, JT, SAT und Parasolid X_T. Hinzu kommen Visualisierungsformate wie STL, OBJ, 3D-PDF, 3D-HTML, FBX, 3MF und glTF.
14 Tage kostenlos
Voll funktionsfähig und unverbindlich.
Sicher & zuverlässig
Stabile und präzise CAD-Datenverarbeitung.
Windows unterstützt
Kompatibel mit aktuellen Windows-Versionen.
CATIA-Modelle von Kunden und Zulieferern prüfen
Automobil- und Luftfahrtzulieferer erhalten CATPart- und CATProduct-Dateien meist direkt vom Auftraggeber, besitzen selbst aber häufig keinen CATIA-Arbeitsplatz. Der 3D-Tool Viewer öffnet diese Dateien trotzdem, sodass sich Geometrie, Maße und Baugruppenstruktur direkt am gelieferten Modell nachvollziehen lassen.
Für die Weitergabe an Kollegen ohne CATIA-Zugang oder an ein anderes CAD-System wandelt der 3D-NativeCAD Converter CATPart- und CATProduct-Dateien in STEP und weitere gängige Austauschformate um - vor der Fertigungsfreigabe oder Angebotserstellung.
Was sind CATPart- und CATProduct-Dateien?
- Dateien mit der Dateiendung CATPart und CATProduct sind native 3D-Dateien der CAD/CAM-Software CATIA V5.
- CATPart ist das Teile-Dateiformat und enthält 3D-Geometrien sowie teilweise Produktherstellungsinformationen (PMI).
- CATProduct ist das Baugruppen-Dateiformat. Eine CATProduct-Datei ist mit mindestens einem, meist aber mehreren CATParts sowie oft weiteren CATProducts verknüpft.
- CATParts und CATProducts stammen entweder direkt aus CATIA V5, wurden aus CATIA V6 (3DEXPERIENCE) exportiert oder mit Konvertern wie 3D_Evolution erzeugt.
- Zum Datenaustausch werden gelegentlich CATProducts mit allen Teilen in ein CATPart exportiert. Diese tragen im Dateinamen dann meist die Bezeichnung AllCatPart.
CATPart und CATProduct Versionen
Regelmäßig erscheinen neue Releases von CATIA V5 und V6. Die Releases tragen die Bezeichnungen V5R1 bis V5R21. Seit 2013, mit der Einführung von CATIA V6, tragen sie die Bezeichnung V5-6R mit dem Erscheinungsjahr, zum Beispiel V5-6R2026.
Alte Releases können Dateien, die mit neueren Releases erstellt wurden, in der Regel nicht öffnen. Eine Ausnahme sind Dateien, die explizit für ein älteres CATIA-Release exportiert wurden.
CATIA war 1977 eines der ersten CAD/CAM-Programme der Welt, aber CATParts und CATProducts gibt es erst seit 1999 mit CATIA V5. Der Vorgänger CATIA V4 verwendete model-Dateien, die vereinzelt noch in Umlauf sind.
Weitere native CATIA-Dateiformate
- cgr (CATIA Graphical Representation) CATIA-Dateiformat mit rein grafischen 3D-Daten zur schlanken Visualisierung von Konstruktionen
- 3dxml Ursprünglich 3D-Visualisierungsdaten zum Beispiel für den kostenlosen 3DXML-Player. Seit CATIA V6 ist 3dxml als native 3DEXPERIENCE-Datei ein komplexes Archiv zum Datenaustausch. Es besteht aus Visualisierungs- und exakten CAD-Daten, Materialien, Baugruppen, Teilen, Makros etc.
- CATDrawing Native 2D-Zeichnung aus CATIA, abgeleitet von CATParts oder CATProducts
- model Dateiformat des bereits 1993 erschienenen CATIA V4. Model-Dateien finden heute nur noch vereinzelt Verwendung und können 3D-Modelle und 2D-Zeichnungen enthalten.
Wie öffne ich CATIA CATProduct- und CATPart-Dateien?
CATIA CATProduct- und CATPart-Dateien öffnen Sie mit CATIA, mit anderer CAD/CAM-Software mit CATIA-Schnittstelle oder mit einem CAD-Viewer. Üblich ist die CATIA-CAD/CAM-Software von Dassault Systèmes. CAD-Viewer sind im Vergleich zu einem CAD-System eine günstige Alternative. Die Dateiformate, die der 3D-Tool CAD-Viewer unterstützt, sind CATPart, CATProduct, 3DXML, CGR und model. Sie können ihn 14 Tage kostenlos testen.
Wie konvertiere ich CATIA CATPart und CATProduct-Dateien?
Ohne CAD-Software mit CATIA-Schnittstelle muss die Konstruktion aus CATIA in ein gängiges 3D-Austauschformat - zum Beispiel STEP - exportiert werden.
Das Umwandeln von CATProduct und CATPart nach STEP ist auch mit einem 3D-Konverter möglich. Der 3D-NativeCAD Converter in 3D-Tool Premium wandelt native CATIA-Modelle und Modelle vieler anderer CAD-Systeme zuverlässig in die gängigen 3D-Austauschformate STEP, IGES, SAT und Parasolid X_T um.

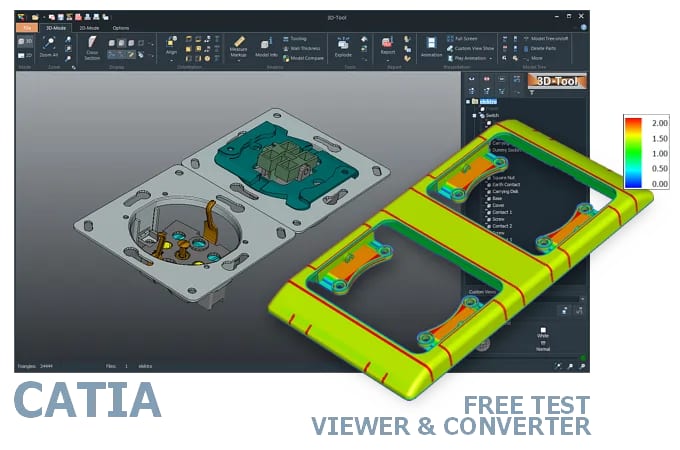

CATIA-Viewer und CATIA-Konverter kostenlos testen
3D-Tool ist ein CAD-Viewer mit vielen nativen CAD-Schnittstellen, inklusive CATIA V4 und V5-6, sowie Funktionen wie Messen, Ausformanalyse und Wandstärkenanalyse.
- CATProduct-, CATPart-, model-, cgr- und 3dxml-Dateien öffnen, bemaßen, kommentieren und für den 3D-Tool Free Viewer oder als 3D-PDF veröffentlichen
- CATProduct-, CATPart-, model-, cgr- und 3dxml-Dateien öffnen und als STL, 3DS, PLY, WRL oder OBJ speichern
- CATProduct-, CATPart- und model-Dateien nach STEP, IGES, SAT, X_T und JT konvertieren
- CATIA-Modelle in 3D-Produktvisualisierungen wie 3D-HTML, FBX, 3MF und glTF konvertieren
Kostenloser und unverbindlicher 14-Tage-Test mit allen Funktionen, den CATIA-Schnittstellen und dem 3D-NativeCAD Converter. Der Demo-Key aktiviert alle 3D-Schnittstellen, wie Designcenter (Siemens NX), SolidWorks, Inventor, STEP, SAT, Parasolid.
Voll funktional 14 Tage testen
Keine Verpflichtung Jederzeit beenden
Sofort starten Download in wenigen Sekunden
Häufige Fragen (FAQ)
Welche Dateiformate öffnet der CATIA-Viewer?
3D-Tool öffnet CATPart-, CATProduct-, 3DXML-, CGR- und model-Dateien aus CATIA V4, V5 und V6 (3DEXPERIENCE) ohne CATIA-Lizenz. Der Viewer bietet außerdem Werkzeuge zum Messen und Analysieren der importierten Modelle. So können Empfänger CATIA-Konstruktionsdaten beurteilen, ohne selbst mit dem ursprünglichen CAD-System zu arbeiten oder eine eigene CATIA-Installation zu benötigen.
Wie öffne ich CATPart- und CATProduct-Dateien ohne CATIA?
3D-Tool öffnet CATPart- und CATProduct-Dateien ohne CATIA-Installation. Der Viewer bietet Messwerkzeuge, Kommentare, Wandstärkenanalyse und Ausformanalyse. Damit lassen sich angelieferte CATIA-Modelle untersuchen und Konstruktionsdetails besprechen, ohne dafür mit der ursprünglichen CAD-Anwendung arbeiten zu müssen. Ein kostenloser 14-Tage-Test steht zum Ausprobieren der Funktionen bereit.
Worin unterscheiden sich CATPart-, CATProduct- und CGR-Dateien?
CATPart ist das Teile-Format von CATIA, CATProduct das verknüpfte Baugruppen-Format. CGR enthält dagegen rein grafische Daten für die schlanke Visualisierung. Beim Weitergeben einer CATProduct-Baugruppe gehören die referenzierten Teiledateien und gegebenenfalls Unterbaugruppen dazu. Eine CGR-Datei dient der Betrachtung und liefert nicht dieselbe exakte Geometrie wie ein natives CAD-Teil.
Lässt sich eine neuere CATIA-Datei mit einem älteren CATIA-Release öffnen?
In der Regel nicht. Ältere Releases öffnen Dateien aus einem neueren Release wie V5-6R2026 nur, wenn die Dateien explizit dafür exportiert wurden. Vereinbaren Sie für den Datenaustausch deshalb eine kompatible Version mit dem Empfänger. Alternativ stellen Sie das Modell in einem gängigen Austauschformat wie STEP bereit, sofern die Zielsoftware dieses unterstützt.
In welche Formate lassen sich CATIA-Dateien konvertieren?
Der 3D-NativeCAD Converter in 3D-Tool Premium konvertiert CATPart-, CATProduct- und model-Dateien nach STEP, IGES, JT, SAT und Parasolid X_T. Hinzu kommen Visualisierungsformate wie STL, OBJ, 3DS, PLY, 3D-PDF, 3D-HTML, FBX, 3MF und glTF.
