Kundendaten selbst prüfen
Unterstützte Kunden- und Lieferantendaten ohne das ursprüngliche CAD-System öffnen.
Angebotserstellung, Kalkulation und Einkauf
CAD-Daten als technische Grundlage für Angebot und Einkauf
intuitiv & praxisnah 3D ohne CAD-Kenntnisse
preiswert & universell viele 3D-/2D-Schnittstellen
Warum 3D-Tool für Angebot, Kalkulation und Einkauf einsetzen?
Angebotserstellung, Kalkulation und Einkauf müssen eingehende CAD-Daten technisch bewerten können, ohne für jede Datei die Konstruktion einzubeziehen. Mit dem CAD-Viewer 3D-Tool öffnen Sie unterstützte Kunden- und Lieferantendaten und ermitteln relevante Modellwerte. Außerdem erkennen Sie Änderungen zwischen unterschiedlichen Modellständen.
Modellwerte ermitteln
Abmaße, Oberfläche, Volumen und Gewicht als technische Kalkulationsgrundlage nutzen.
Modellstände vergleichen
Änderungen vor Neukalkulation, Bestellung oder technischer Freigabe erkennen.
Rückfragen gezielt klären
Maße und Modellansichten für die Abstimmung mit Kunden und Lieferanten nutzen.
Wofür wird 3D-Tool in Angebotserstellung, Kalkulation und Einkauf eingesetzt?
3D-Tool liefert technische Informationen direkt aus dem CAD-Modell für Angebotserstellung, Kalkulation und technischen Einkauf. Sie öffnen unterstützte Kunden- und Lieferantendaten ohne das ursprüngliche CAD-System und werten sie aus. Mit Abmaßen, Oberfläche, Volumen, Gewicht und weiteren Messwerten bewerten Sie den Material- und Fertigungsaufwand. Der Modellvergleich zeigt, ob sich ein neuer Stand gegenüber dem bereits bewerteten Modell geändert hat.
Kundendaten technisch bewerten
Vor Angebot, Bestellung oder Freigabe müssen die relevanten technischen Informationen aus dem gelieferten Modell bekannt sein. Das gilt besonders für Metallverarbeitung, CNC- und Lohnfertigung. Dort prüfen Betriebe Kundendaten häufig direkt, um Machbarkeit und Aufwand einzuschätzen.
- Angebotserstellung: Sie öffnen Kundenmodelle und prüfen Maße. So entsteht die technische Grundlage, um die Machbarkeit zu bewerten und den Preis zu ermitteln.
- Kalkulation: Sie ermitteln Abmaße, Oberfläche, Volumen, Gewicht und weitere Geometriedaten. Damit schätzen Sie Material- und Fertigungsaufwand ab.
- Technischer Einkauf: Sie prüfen Lieferantendaten und gleichen sie mit dem angefragten oder freigegebenen Modellstand ab.
- Technischer Vertrieb: Sie klären Rückfragen anhand konkreter Geometrien, Messwerte und Modellansichten.
Unterstützte Formate für Kunden- und Lieferantendaten ansehen
Funktionen für Kalkulation und technische Bewertung
Diese Funktionen machen aus eingehenden CAD-Daten nachvollziehbare technische Informationen:

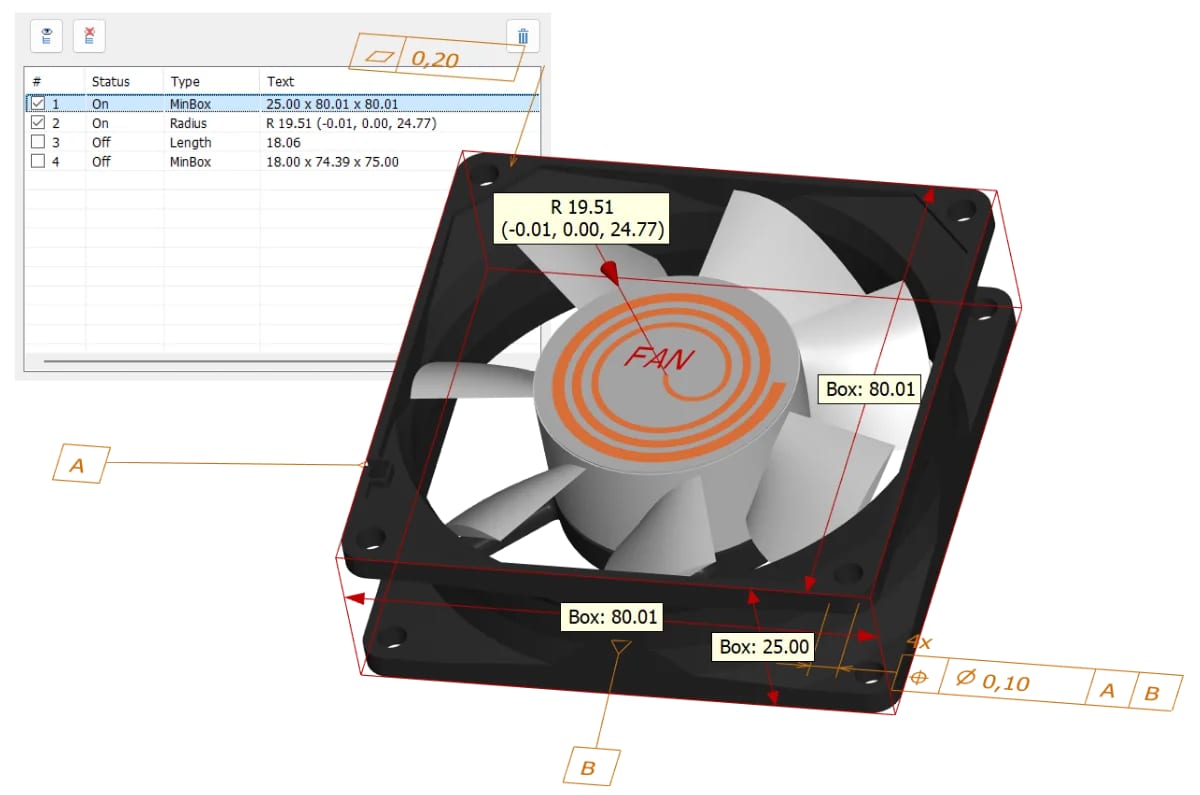

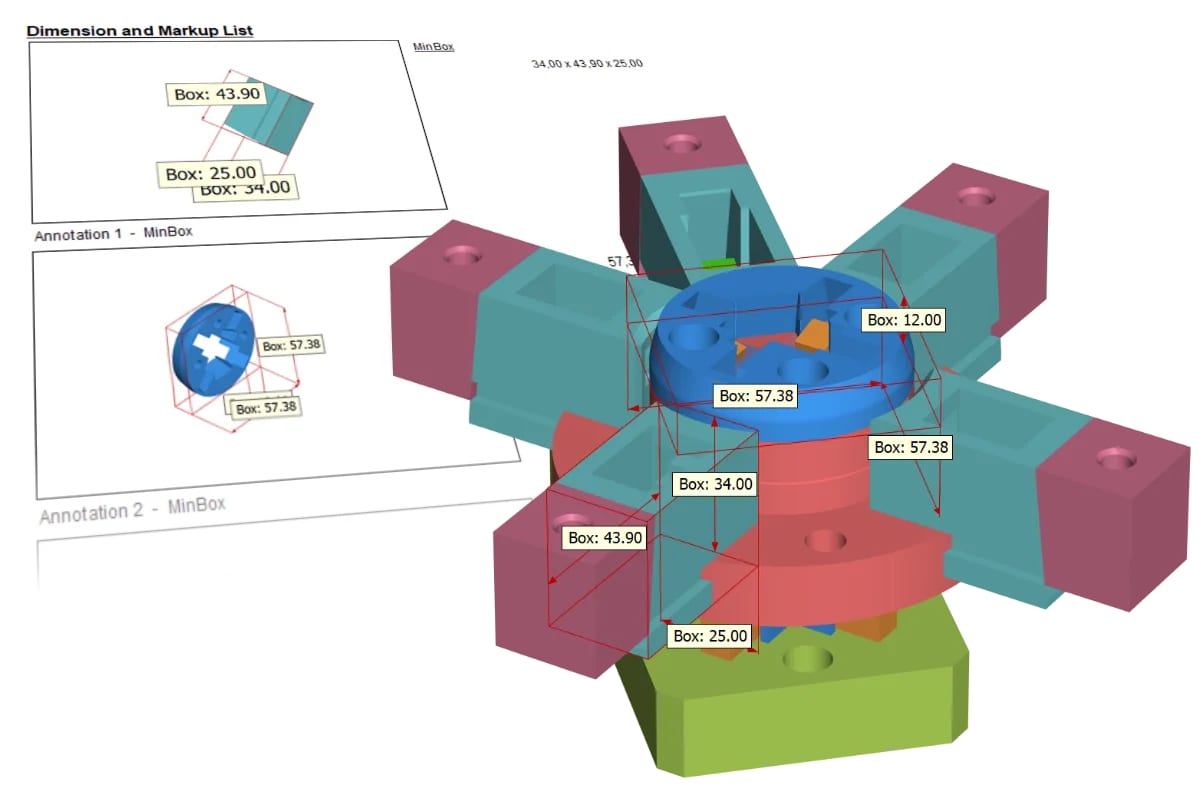

- 3D-Bemaßungen und Modell-Info: Sie ermitteln Abmaße, Abstände, minimale Begrenzungsbox, Oberfläche, Volumen und verfügbare Masseneigenschaften. Diese Werte sind die Grundlage für Material- und Aufwandseinschätzungen.
- Modellvergleich: Sie erkennen Änderungen zwischen Kunden- oder Lieferantenständen, bevor Sie Angebot oder Bestellung neu bewerten.
- CAD-Dateiformate öffnen: Sie prüfen unterstützte native CAD-Daten und Austauschformate ohne das ursprüngliche CAD-System. Zu den Austauschformaten gehören unter anderem STEP, IGES, JT, SAT und Parasolid X_T.
- Reports und Dokumentation: Sie bereiten Modellinformationen, Messwerte und Ansichten für interne Freigaben oder technische Rückfragen auf.
Praxisbeispiel: Modellwerte für Kalkulation und Logistik
Für die Angebotskalkulation eines Lüftergehäuses liegt dem Fertiger eine STEP-Datei vor. Aus dem 3D-Modell sollen schnell die relevanten Kenngrößen für Materialbedarf, Bauteilgewicht und Platzbedarf ermittelt werden.

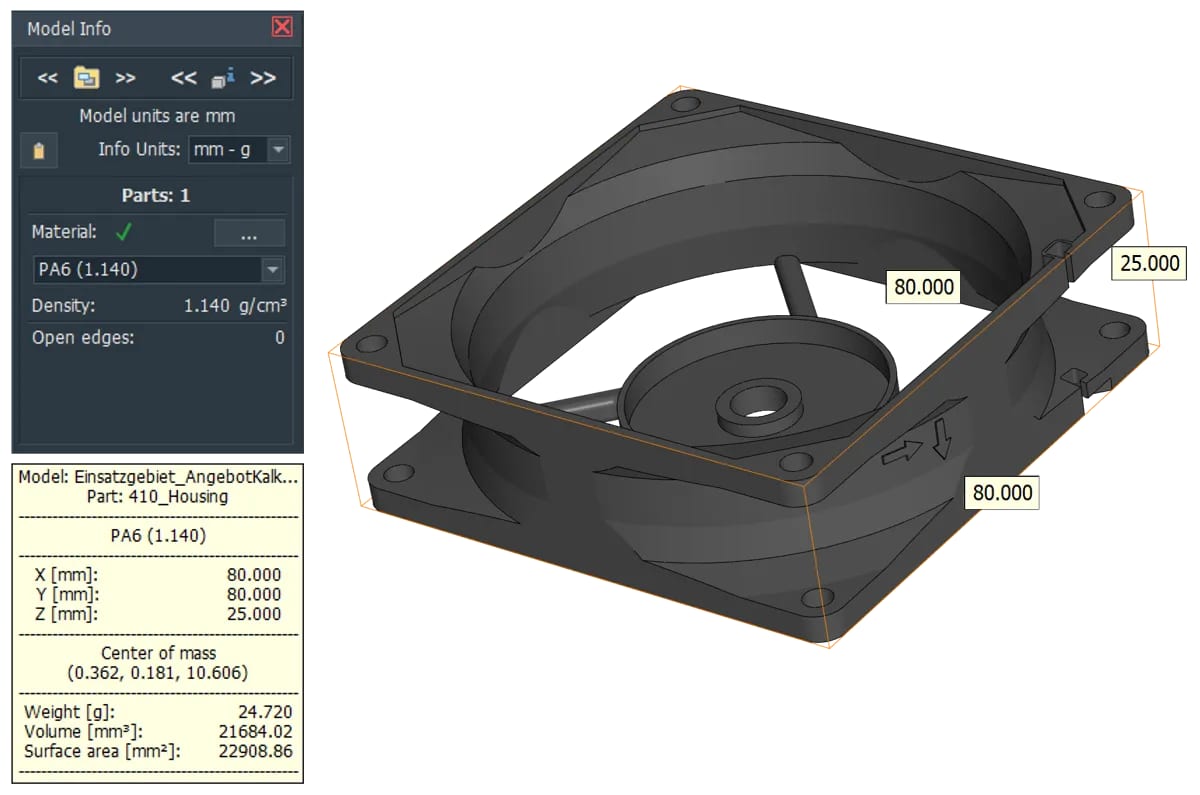

In 3D-Tool Advanced V17 zeigt die Modell-Info Abmessungen von 80 × 80 × 25 mm, ein Volumen von 21.684,02 mm³ und eine Oberfläche von 22.908,86 mm². Dem Bauteil wird PA6 mit einer Dichte von 1,140 g/cm³ zugewiesen. Daraus ergibt sich ein Bauteilgewicht von 24,720 g.
Damit stehen zentrale Modellwerte direkt aus der bereitgestellten CAD-Datei zur Verfügung - ohne das ursprüngliche CAD-System.
Ergebnis: Volumen und Gewicht unterstützen die Abschätzung von Materialeinsatz und Kosten. Die Bauteilabmessungen liefern zusätzlich Anhaltspunkte für Verpackung, Lagerplatz und Transportvolumen.
Angebote und Einkaufsentscheidungen auf Modelldaten stützen
3D-Tool ersetzt keine unternehmensspezifische Kostenkalkulation, liefert aber technische Werte für die Bewertung von Material- und Fertigungsaufwand.
- Angebote fundierter kalkulieren: Sie ziehen relevante Maße und Modellinformationen für die Aufwandseinschätzung heran.
- Risiken vor Bestellung oder Neukalkulation erkennen: Sie vergleichen neue Kunden- und Lieferantenstände mit dem bereits bewerteten Modell, bevor Sie entscheiden.
- Technische Rückfragen reduzieren: Messwerte und Modellansichten schaffen eine eindeutige Grundlage für die Abstimmung.
Häufige Fragen (FAQ)
Kann der Einkauf CAD-Dateien ohne das ursprüngliche CAD-System öffnen?
Ja. Unterstützte Kunden- und Lieferantendaten lassen sich mit 3D-Tool öffnen, betrachten und vermessen, ohne das ursprüngliche CAD-System zu verwenden.
Welche Modellwerte unterstützen Angebot und Kalkulation?
3D-Tool ermittelt Abmaße, Oberfläche und Volumen sowie bei zugewiesenem Material das Gewicht. Diese Modellwerte dienen als technische Grundlage für Material-, Fertigungs- und Aufwandseinschätzungen.
Berechnet 3D-Tool automatisch den Angebotspreis?
Nein. 3D-Tool stellt Messwerte und Modellinformationen als technische Grundlage bereit. Die eigentliche Kostenkalkulation erfolgt weiterhin im unternehmensspezifischen Kalkulationsprozess.
Lassen sich neue Kundenstände mit bereits kalkulierten Modellen vergleichen?
Ja. Der Modellvergleich überlagert zwei Modelle und macht geometrische Unterschiede farblich sichtbar. Hinzugefügtes und entferntes Material kann gezielt dargestellt werden.
Können eigene Kunden- und Lieferantendaten getestet werden?
Ja. Im 14-tägigen Test können eigene Kunden- und Lieferantendaten geöffnet und relevante Mess- und Analysefunktionen ausprobiert werden.
