Native Schnittstellen
Direkte Unterstützung der aufgeführten CAD-Formate.
Designcenter-Viewer (NX)
Designcenter (NX) und I-DEAS-Dateien öffnen
intuitiv & praxisnah 3D ohne CAD-Kenntnisse
preiswert & universell viele 3D-/2D-Schnittstellen
Moderner und einfacher CAD-Viewer
Preiswerter CAD-Konverter für alle Formate
Der 3D-Tool Viewer öffnet Dateien aus Designcenter (Siemens NX) und I-DEAS ohne Siemens-Software.
Der 3D-NativeCAD Converter konvertiert Modelle aus Designcenter (Siemens NX) und I-DEAS in diverse Formate wie STEP, IGES, JT, SAT, Parasolid X_T, STL, OBJ, 3D-PDF, 3D-HTML, FBX, 3MF und glTF.
14 Tage kostenlos
Voll funktionsfähig und unverbindlich.
Sicher & zuverlässig
Stabile und präzise CAD-Datenverarbeitung.
Windows unterstützt
Kompatibel mit aktuellen Windows-Versionen.
Wenn die PRT-Datei nicht richtig öffnet
Eine PRT-Datei aus Designcenter (Siemens NX) lässt sich beim Empfänger oft nicht einmal öffnen, wenn keine passende Lizenz vorhanden ist - Windows versucht es mit dem falschen Programm, oder es fehlt schlicht ein passender Viewer. Der 3D-Tool Viewer öffnet Designcenter (Siemens NX)- und I-DEAS-Modelle unabhängig von der ursprünglichen Software, inklusive Baugruppen, Maßen und PMI-Angaben.
Gerade in der Automobil- und Luftfahrtzulieferung kommen solche Modelle häufig von Kunden, ohne dass am eigenen Arbeitsplatz eine passende CAD-Lizenz vorhanden ist. Für die Weiterverarbeitung wandelt der 3D-NativeCAD Converter die Modelle in STEP und weitere gängige Austauschformate um.
Was sind PRT-Dateien?
- PRT-Dateien sind im CAD/CAM-Bereich native 3D-Modelle aus Designcenter (Siemens NX) oder aus Creo. Mehrere Programme verwenden die Dateiendung PRT. Creo-Dateien erkennen Sie oft an einer Nummer hinter der Dateiendung (*.prt.1, *.prt.2).
- PRT-Dateien aus Designcenter (Siemens NX) können 3D-Bauteile, 3D-Baugruppen, 2D-Zeichnungen und Produktherstellungsinformationen (PMI) enthalten.
- Eine Baugruppen-Datei aus Designcenter (Siemens NX) ist mit mindestens einem, meist aber mehreren PRT-Teilen und oft auch weiteren PRT-Baugruppen verknüpft.
- UGS entwickelte die beiden CAD-Systeme Unigraphics und I-DEAS bereits 1978 bzw. 1982. Siemens übernahm UGS im Jahr 2007. Danach verband Siemens die beiden Systeme zu dem heute als Designcenter (Siemens NX) bekannten System.
PRT-Dateiversionen
Regelmäßig erscheinen neue Releases von Designcenter (Siemens NX). Die Versionsbezeichnungen im Überblick:
- neuere Releases: 2206, 2212, 2306, wobei z. B. 2306 für Juni 2023 steht
- ältere Releases aus 2019 bis 2021: Siemens NX 1847 bis Siemens NX 2007
- davor: einfache Versionsnummern von Siemens NX 1 bis Siemens NX 12
- bis 2001: UG/Unigraphics 3.0 bis 18.0
Siemens PLM Software bietet die Software seit 2013 bzw. ab Siemens NX 9 nur noch als 64-Bit-Version an. Mit Siemens NX 12 endete die Unterstützung von MacOS.
I-DEAS und seine Dateiformate MF1, ARC, UNV und PKG werden immer noch verwendet. Sie dienen hauptsächlich der Pflege bestehender Langzeitprojekte und historischer Daten, insbesondere in der Automobil-, Luft- und Raumfahrt- sowie Verteidigungsindustrie.
Weitere native Dateiformate von Designcenter (NX)
Im Gegensatz zu den meisten anderen CAD-Systemen existieren bei Designcenter (Siemens NX) keine unterschiedlichen Dateierweiterungen für Teile, Baugruppen und Zeichnungen.
Designcenter (Siemens NX) verwendet den Parasolid-Modellierkern. Parasolid X_T und X_B-Dateien sind 3D-Austauschformate ohne Historie. Sie sind aber erste Wahl zum Austausch von 3D-Modellen zwischen CAD/CAM-Programmen mit Parasolid-Kern. Dazu gehören Designcenter (Siemens NX), SolidWorks und Designcenter Solid Edge.
Designcenter (Siemens NX) unterstützt die nativen I-DEAS-Formate MF1, ARC, UNV und PKG nur eingeschränkt.
Wie öffne ich Dateien aus Designcenter (NX) und I-DEAS?
Native PRT-Daten aus Designcenter (Siemens NX) öffnen Sie mit einer Installation von Designcenter (Siemens NX). Alternativ öffnen Sie PRT-Dateien mit CAD/CAM-Software, die eine Schnittstelle für Designcenter (Siemens NX) besitzt, zum Beispiel SolidWorks und Designcenter Solid Edge.
Die nativen I-DEAS-Formate MF1, ARC, UNV und PKG benötigen ohne I-DEAS-Installation grundsätzlich spezielle Import- und Konvertierungsschnittstellen.
Kostenlose Viewer für Designcenter (Siemens NX) und I-DEAS gibt es nicht. CAD-Viewer sind aber im Vergleich zu einem CAD-System eine günstige Alternative. Der 3D-Tool CAD-Viewer öffnet 3D-Modelle aus PRT-Dateien von Designcenter (Siemens NX) sowie unterstützte I-DEAS-Formate. Sie können ihn 14 Tage kostenlos testen.
Wie konvertiere ich Dateien aus Designcenter (NX) und I-DEAS?
Dateien aus Designcenter (Siemens NX) und I-DEAS wandeln Sie mit einem 3D-Konverter in gängige 3D-Austauschformate um. Der 3D-NativeCAD Converter in 3D-Tool Premium konvertiert zuverlässig native Modelle aus Designcenter (Siemens NX), I-DEAS-Modelle und Modelle vieler anderer CAD-Systeme. Zielformate sind die gängigen 3D-Austauschformate STEP, IGES, JT, SAT und Parasolid X_T.
Ohne Konverter und ohne CAD-Software mit passender Schnittstelle bleibt der Export der Konstruktion in ein gängiges 3D-Austauschformat, zum Beispiel STEP.

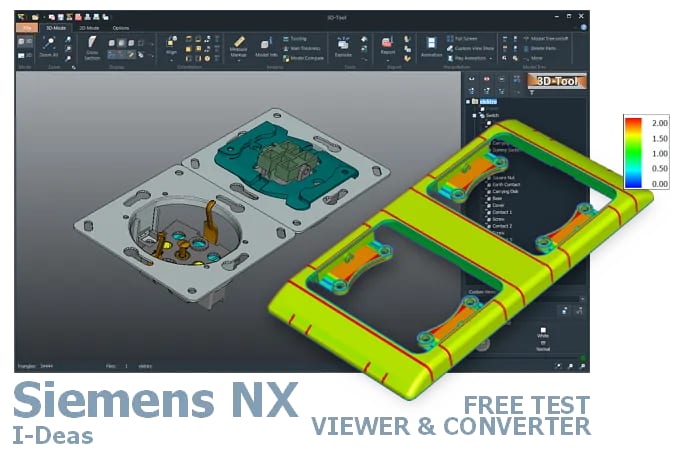

Viewer und Konverter für Designcenter (NX) kostenlos testen
3D-Tool ist ein CAD-Viewer mit vielen nativen CAD-Schnittstellen, inklusive Designcenter (Siemens NX) und I-DEAS. 3D-Tool bietet professionelles Messen, Ausformanalyse und Wandstärkenanalyse.
- Dateien aus Designcenter (Siemens NX) und I-DEAS öffnen, bemaßen, kommentieren und für den 3D-Tool Free Viewer oder als 3D-PDF veröffentlichen
- Dateien aus Designcenter (Siemens NX) und I-DEAS öffnen und als STL, 3DS, PLY, WRL oder OBJ speichern
- Dateien aus Designcenter (Siemens NX) und I-DEAS nach STEP, IGES, SAT, X_T und JT konvertieren
- Modelle aus Designcenter (Siemens NX) und I-DEAS in 3D-Produktvisualisierungen wie 3D-HTML, FBX, 3MF und glTF konvertieren
Kostenloser und unverbindlicher 14-Tage-Test mit allen Funktionen, den Schnittstellen für Designcenter (Siemens NX) und dem 3D-NativeCAD Converter. Der Demo-Key aktiviert alle 3D-Schnittstellen, wie CATIA, Designcenter (Siemens NX), SolidWorks, Inventor, STEP, SAT, Parasolid.
Voll funktional 14 Tage testen
Keine Verpflichtung Jederzeit beenden
Sofort starten Download in wenigen Sekunden
Häufige Fragen (FAQ)
Welche Dateiformate öffnet der Viewer für Designcenter (NX)?
3D-Tool öffnet PRT-Dateien aus Designcenter (Siemens NX) sowie die älteren I-DEAS-Formate MF1, ARC, UNV und PKG. Eine Installation von Designcenter (Siemens NX) ist dafür nicht nötig. So betrachten Sie auch ältere I-DEAS-Konstruktionsdaten zusammen mit Modellen aus Designcenter (Siemens NX).
Wie erkenne ich, ob eine PRT-Datei aus Designcenter (NX) oder Creo stammt?
Creo-PRT-Dateien tragen oft eine Nummer hinter der Dateiendung, etwa *.prt.1 oder *.prt.2. PRT-Dateien aus Designcenter (Siemens NX) haben dieses Suffix nicht. Die Dateiendung PRT allein identifiziert das ursprüngliche CAD-System deshalb nicht eindeutig. Wenn der Dateiname keinen klaren Hinweis liefert, sollte der Absender die verwendete Anwendung nennen, bevor eine passende Importschnittstelle ausgewählt wird.
Wie öffne ich alte I-DEAS-Dateien ohne I-DEAS?
3D-Tool öffnet die I-DEAS-Formate MF1, ARC, UNV und PKG ohne I-DEAS-Installation. Das ist hilfreich, wenn bestehende Projekte oder Archive ältere Modelle enthalten. Im Viewer lässt sich die Geometrie untersuchen; der 3D-NativeCAD Converter in 3D-Tool Premium wandelt I-DEAS-Modelle in Austauschformate wie STEP um.
Warum verwendet Designcenter (NX) Parasolid-X_T- und X_B-Dateien?
Designcenter (Siemens NX) basiert auf dem Parasolid-Modellierkern. Deshalb sind Parasolid X_T und X_B die bevorzugten Austauschformate mit anderen Parasolid-basierten Systemen wie SolidWorks und Designcenter Solid Edge.
In welche Formate lassen sich Dateien aus Designcenter (NX) und I-DEAS konvertieren?
Der 3D-NativeCAD Converter in 3D-Tool Premium konvertiert Modelle aus Designcenter (Siemens NX) und I-DEAS zuverlässig nach STEP, IGES, JT, SAT und Parasolid X_T. Hinzu kommen Visualisierungsformate wie STL, OBJ, 3DS, PLY, 3D-PDF, 3D-HTML, FBX, 3MF und glTF.
