Gebäudemodelle betrachten
Unterstützte Gebäude-, Anlagen- und Zeichnungsdaten ohne das ursprüngliche Planungssystem öffnen.
Architektur und Gebäudetechnik
CAD- und Gebäudedaten für Planung und technische Abstimmung
intuitiv & praxisnah 3D ohne CAD-Kenntnisse
preiswert & universell viele 3D-/2D-Schnittstellen
Warum 3D-Tool in Architektur und Gebäudetechnik einsetzen?
In Architektur und Gebäudetechnik kommen Gebäudemodelle, technische Anlagen und Zeichnungen aus unterschiedlichen Planungssystemen zusammen. Mit 3D-Tool öffnen Sie unterstützte IFC- und Revit-Dateien sowie DWG- und DXF-Daten, finden relevante Bauteile über den Modellbaum und prüfen Maße, Abstände und Einbausituationen.
Maße und Einbauräume prüfen
Abstände, Bauteilmaße und verfügbare Räume direkt am Modell kontrollieren.
Bauteile gezielt finden
Teile und Baugruppen im Modellbaum suchen, auswählen und für die Prüfung gezielt ein- oder ausblenden.
Planungsdaten austauschen
IFC-, Revit-, DWG- und DXF-Daten öffnen und 3D-Modelle bei Bedarf konvertieren.
CAD-Viewer für Architektur und Gebäudetechnik
Architektur- und Planungsbüros sowie Fachplaner der technischen Gebäudeausrüstung arbeiten mit Gebäudemodellen, Anlagenkomponenten und Zeichnungen aus unterschiedlichen Systemen. Für technische Abstimmungen müssen relevante Bauteile gefunden, Einbausituationen nachvollzogen und Maße geprüft werden. 3D-Tool öffnet unterstützte IFC- und Revit-Modelle sowie DWG- und DXF-Daten. Querschnitte machen verdeckte Bereiche sichtbar. Such- und Filterfunktionen im Modellbaum sowie Messfunktionen helfen, umfangreiche Gebäude- und Anlagemodelle gezielt zu untersuchen.
Gebäudemodelle und technische Anlagen prüfen
Für Planung, Ausführung und technischen Service müssen Gebäudedaten auch außerhalb der ursprünglichen Planungssoftware verständlich und prüfbar bleiben.
- Architektur und Planung: Gebäudemodelle und relevante Bauteile betrachten und Maße kontrollieren.
- Gebäudetechnik: Technische Anlagen, Einbausituationen und verfügbare Räume untersuchen.
- Montage und Ausführung: Bauteilpositionen, Abstände und Einbaumaße anhand aktueller Planungsdaten prüfen.
- Projektteams und Service: Relevante Bauteile gezielt finden und Modellansichten für Abstimmung und Dokumentation erstellen.
Funktionen für Gebäude- und Planungsdaten
Im Mittelpunkt stehen Funktionen, mit denen komplexe Modelle übersichtlich dargestellt und relevante Bereiche gezielt geprüft werden können.

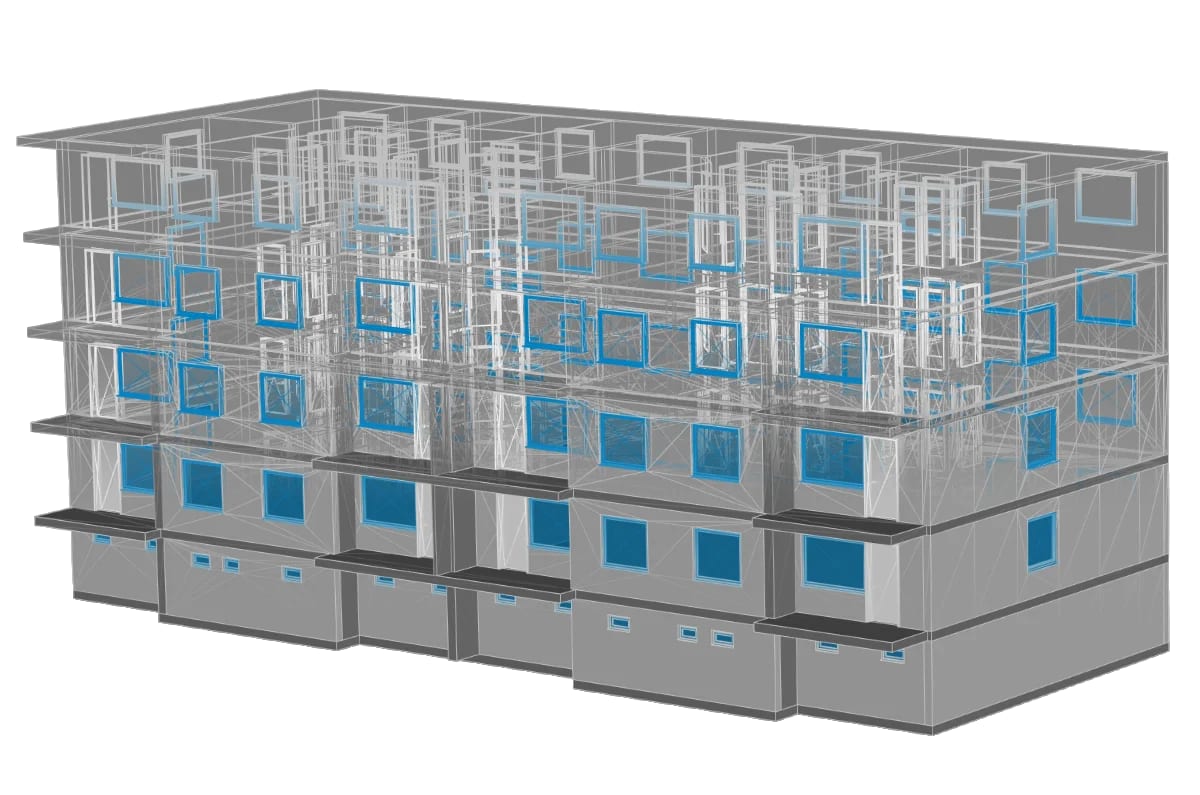

- Modellbaum und Sichtbarkeit: Teile und Baugruppen suchen, filtern, auswählen sowie ein- und ausblenden.

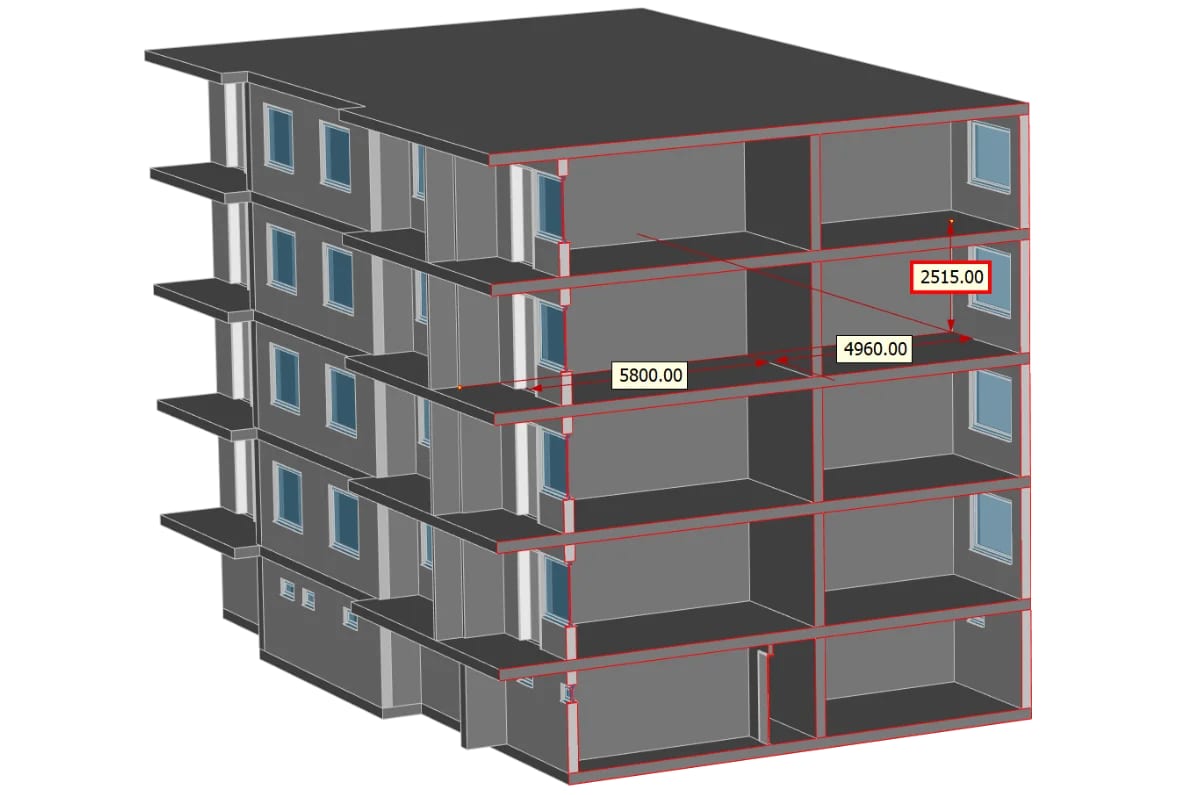

- Messen und Querschnitte: Abstände, Winkel und weitere Maße prüfen sowie verdeckte Einbausituationen untersuchen.
- 2D- und 3D-Daten öffnen: Unterstützte IFC- und Revit-Dateien sowie DWG- und DXF-Daten ohne ihre Ausgangssysteme betrachten.
- CAD-Daten konvertieren: Unterstützte 3D-Modelle mit dem 3D-NativeCAD Converter in 3D-Tool Premium in verfügbare Austausch- und Visualisierungsformate überführen.
Planungsdetails ohne das Ausgangssystem klären
Gebäudemodelle und technische Anlagen lassen sich prüfen, ohne dass alle Projektbeteiligten mit derselben Planungssoftware arbeiten müssen.
- Einbausituationen schneller nachvollziehen: Querschnitte und Messungen machen verdeckte Bereiche, Abstände und verfügbare Räume prüfbar.
- Bauteile gezielt finden: Die Such-, Filter- und Auswahlfunktionen im Modellbaum erleichtern die Orientierung in umfangreichen Gebäude- und Anlagenmodellen.
- Planungsdaten weitergeben: Unterstützte Daten betrachten und bei Bedarf für nachgelagerte Anwendungen konvertieren.
Häufige Fragen (FAQ)
Kann 3D-Tool IFC- und Revit-Dateien öffnen?
Ja. 3D-Tool unterstützt IFC-Dateien sowie Revit-Formate wie RVT und RFA. Welche Versionen verfügbar sind, hängt von der eingesetzten Lizenzversion und den unterstützten Schnittstellen ab.
Lassen sich DWG- und DXF-Zeichnungen öffnen?
Ja. 3D-Tool unterstützt DWG- und DXF-Daten in 2D sowie entsprechende 3D-Daten. Welche Importmöglichkeiten verfügbar sind, hängt von der eingesetzten Version ab.
Können Bauteile in umfangreichen Gebäudemodellen gezielt gefunden werden?
Ja. Teile und Baugruppen können im Modellbaum gesucht, gefiltert und ausgewählt werden.
Lassen sich Einbausituationen und Abstände prüfen?
Ja. Mit Messfunktionen und Querschnitten lassen sich relevante Maße und verdeckte Bereiche direkt am Modell untersuchen.
Ersetzt 3D-Tool eine BIM- oder CAD-Autorensoftware?
Nein. 3D-Tool dient zum Öffnen, Betrachten, Messen, Analysieren und Konvertieren unterstützter Planungsdaten. Die eigentliche Gebäude- oder Anlagenplanung erfolgt weiterhin in der entsprechenden Autorensoftware.
