3D-Tool - Funktionen
Präsentation, Analyse, Konvertierung
intuitiv & praxisnah 3D ohne CAD-Kenntnisse
preiswert & universell viele 3D-/2D-Schnittstellen
Features des 3D-Tool CAD-Viewers
Viewer- und Konverter-Schnittstellen
- 3D-Reader für viele Visualisierungsformate, 3D-Austauschformate und native Formate der wichtigsten CAD-Systeme: CATIA, Siemens NX, Creo, SolidWorks, Solid Edge und Autodesk Inventor
- PMI-Anzeige für 3D-Modelle aus CATIA, Creo, Siemens NX und SolidWorks sowie JT, 3DXML und STEP AP242
- 2D-Reader für DWG- und DXF-Zeichnungen
- 3D-NativeCAD Converter zum Konvertieren nativer 3D-CAD-Modelle in 3D-Austauschformate

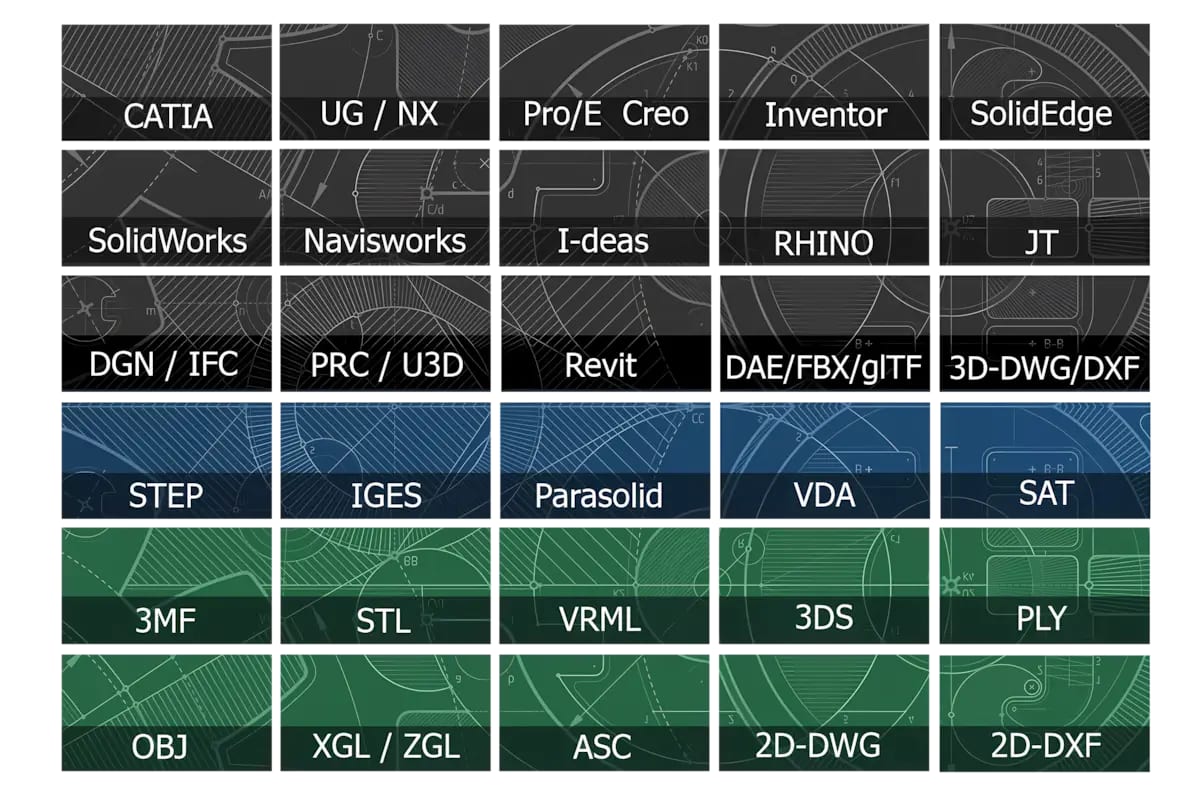

- Unterstützte Dateiformate: BASIC: 3ds, 3mf, asc, dwg (2D), dxf (2D), obj, iv, ply, slp, stl, wrl, xgl, zgl. ADVANCED: step, stp, stpz, iges, igs, vda, sat, x_t, x_b. PREMIUM: 3dm, 3dxml, asm, catpart, catproduct, cgr, dae, dgn, dwg (3D), dxf (3D), gltf, iam, ipt, ifc, jt, prc, model, par, psm, rvt, rfa, sldprt, sldasm, u3d, vda
Darstellung und Präsentation
- Navigation mit einfachen Mausaktionen
- Durchsuchen und Filtern des Modellbaums nach Teilen und Baugruppen

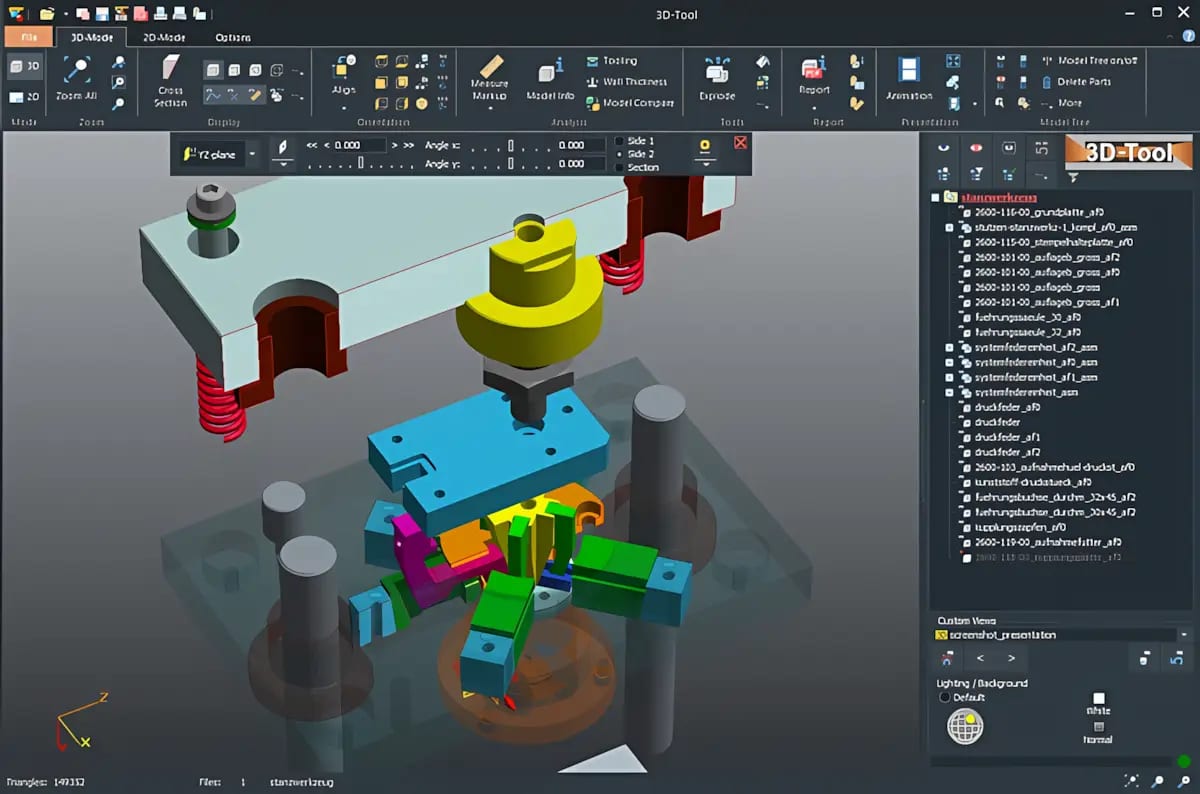

- Erstellen von Querschnitten und Explosionsansichten
- Anpassen der grafischen Darstellung von Teilen und Baugruppen
- Anbringen von Anmerkungen an 3D-Modellen
- Einfärben von Teilen, Flächen und Kurven
- Einfügen von Rotstift-Markierungen in 2D-Zeichnungen
- Teile kopieren, verschieben, drehen, spiegeln und skalieren
- Vollbildmodus und Unterstützung von 3Dconnexion 3D-Mäusen
- Programmoberfläche in Deutsch, Englisch, Französisch, Koreanisch und Spanisch sowie in mehreren modernen Farbstilen
Messen und Analysieren

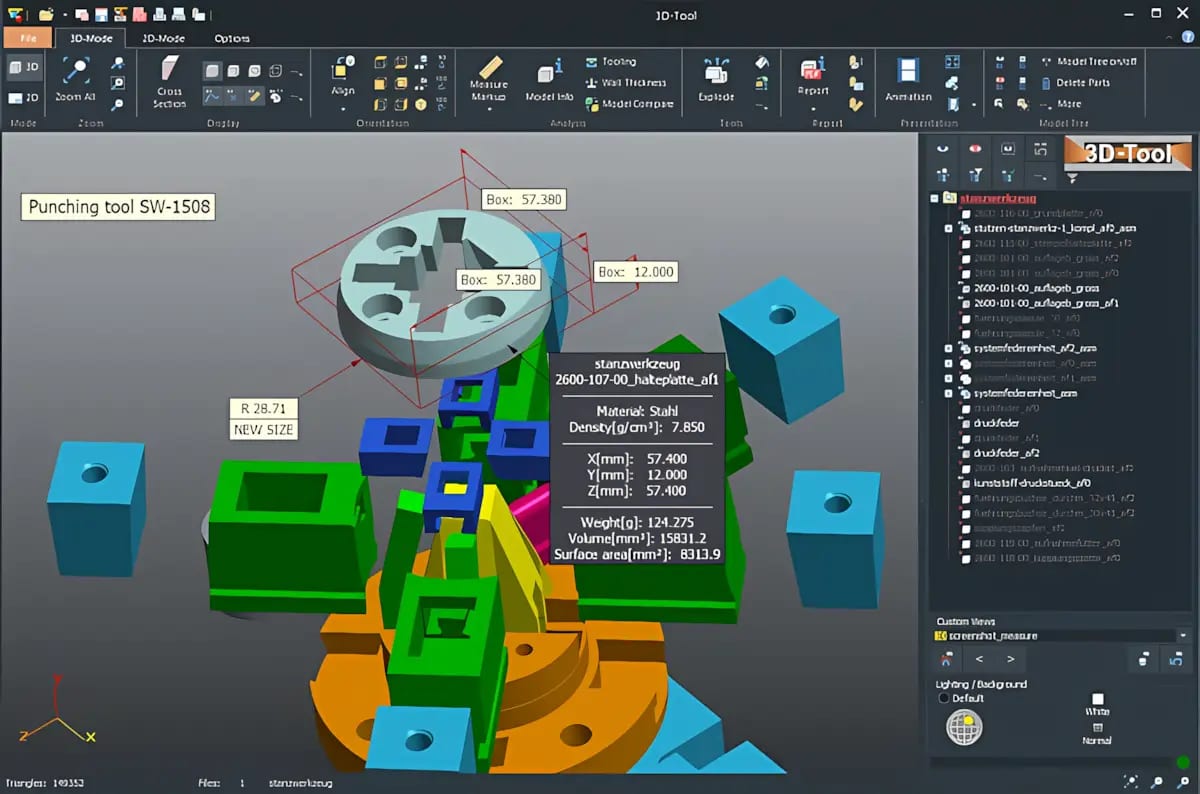

- Breite Palette von 3D-Messwerkzeugen: Abstände, Winkel, Radien, minimale Begrenzungsbox, Wandstärke, Freiraum und Flächeninhalt
- Informationen über Volumen, Gewicht, Massenschwerpunkt, Oberfläche und Konturen von Teilen und Baugruppen
- Messen von Abständen, Winkeln und Radien in 2D-Zeichnungen
- Laden mehrerer Modelle und Vergleich von CAD-Modellen
- Werkzeuganalyse mit Hinterschnitten und projizierter Fläche
- Wandstärkenanalyse mit zwei Berechnungsmethoden: Einzelstrahl und Kugel
- Kollisionsanalyse zum Erkennen von Teileüberschneidungen und zu geringen Abständen
- Erstellen benutzerdefinierter Reports (BOM, Modellübersicht, Abmaße, Gewichte) und Ausgabe der Reports als PDF, RTF und HTML
- Professionelles Digital-Mock-Up (DMU) ohne zusätzliche CAD-Lizenz
Veröffentlichen und Speichern

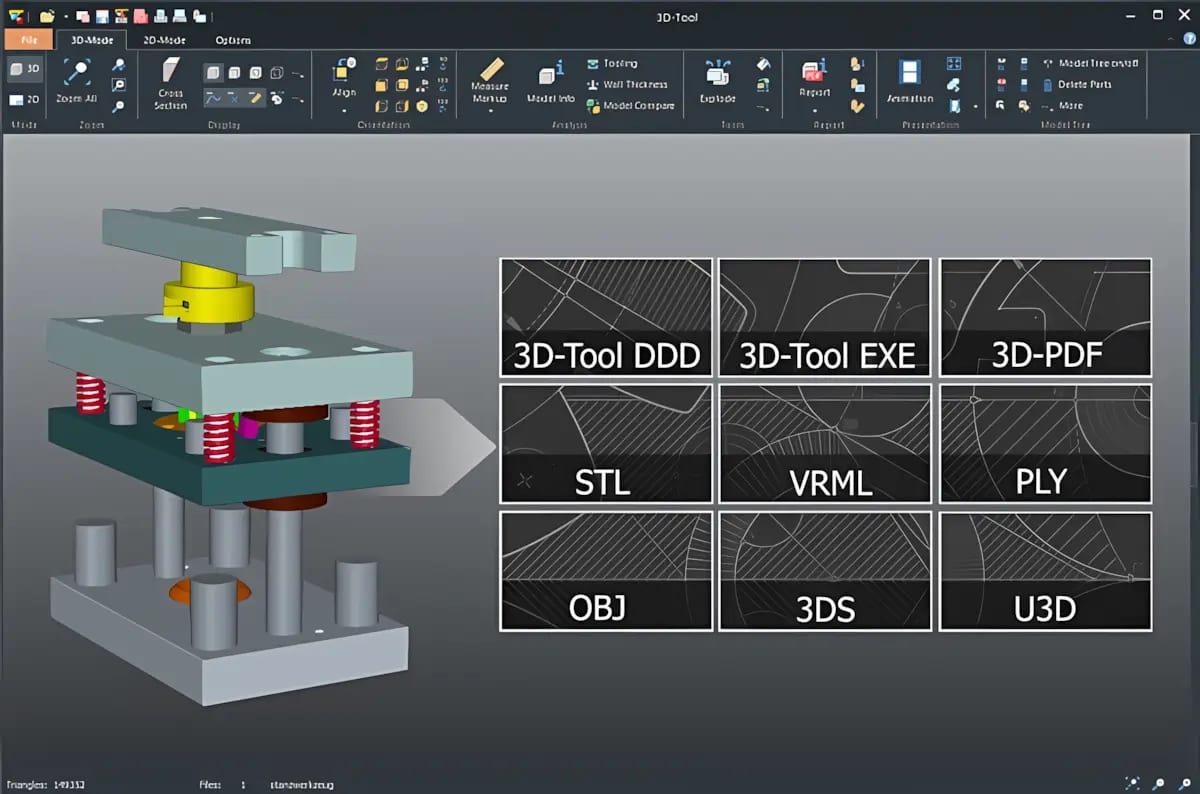

- Veröffentlichen von 3D-Modellen und 2D-Zeichnungen als direkt ausführbare EXE-Datei oder als DDD-Datei für den frei erhältlichen 3D-Tool Free Viewer
- Veröffentlichen von 3D-Modellen als 3D-PDF für den Adobe Reader oder als HTML-Webseite für moderne Browser
- Zusammenfassen von Modellen und Teilen zu neuen Baugruppen und Modellen
- Speichern in mehreren Visualisierungsformaten wie STL, OBJ, 3DS und PLY, zum Beispiel für 3D-Drucker oder 3D-Grafiksoftware
- Integrierte Screenshot-Funktion
- Maßstabsgetreues Drucken und Drucken mehrerer Ansichten auf einem Blatt
- Ausgabe von hochauflösenden PNG-, JPG- und BMP-Bildern
- Ausgabe von Animationen als AVI-Video
Häufige Fragen (FAQ)
Warum sollte ich den 3D-Tool CAD-Viewer im Unternehmen einsetzen?
3D-Tool ermöglicht allen Beteiligten - von Einkauf, Entwicklung und Arbeitsvorbereitung bis hin zu Produktion und Vertrieb - das Öffnen und Beurteilen von 3D-Modellen ohne eigene CAD-Software. Der CAD-Viewer dient als universelles Informationswerkzeug: Abmaße, Gewichte, PMI und viele weitere Eigenschaften sind intuitiv und schnell abrufbar. Zusätzlich unterstützt der 3D-Viewer Präsentation und Dokumentation: Querschnitte, explodierte Ansichten und animierte Slideshows machen komplexe Produkte leicht verständlich.
Wie kann mir 3D-Tool bei der Erstellung von Angeboten helfen?
3D-Tool bietet viele praxisnahe Funktionen für die Angebotsvorbereitung: Die Werkzeuganalyse zeigt Ausformschrägen, Hinterschnitte und die projizierte Fläche. Die Wandstärkenanalyse informiert über kritische Wandstärken. Die Kollisionsanalyse erkennt zu geringe Abstände in Baugruppen. Der Modellvergleich macht Konstruktionsänderungen sichtbar. Die Messwerkzeuge ermitteln Abmessungen sowie die minimale Begrenzungsbox von Teilen und Baugruppen. Zusätzlich liefert die Modell-Info wichtige Kennwerte wie Oberfläche, Volumen und Gewicht. So lassen sich Kosten und Machbarkeit ohne eigene CAD-Software schnell und leicht einschätzen.
Wie kann mich 3D-Tool beim CAD-Datenaustausch mit Kunden und Lieferanten unterstützen?
Kunden und Lieferanten senden 3D-Daten als native Modelle direkt aus dem CAD-System, als 3D-Austauschformate wie STEP, JT und Parasolid oder als 3D-Druckformate wie STL, OBJ und 3MF. Der 3D-NativeCAD Converter in 3D-Tool Premium konvertiert native Modelle aus CATIA, Creo, Siemens NX, SolidWorks, Inventor und vielen weiteren 3D-CAD-Formaten nach STEP, IGES, JT, X_T und SAT. Zusätzlich unterstützt der Konverter die Ausgabe moderner 3D-Szenen wie FBX und glTF sowie die Veröffentlichung der Modelle als 3D-PDF oder 3D-HTML.
Wie kann 3D-Tool bei Montage und technischem Service unterstützen?
Explodierte Ansichten, Querschnitte und definierte Ansichten machen den Aufbau und die Einbausituation komplexer Baugruppen verständlich. Bauteile können gezielt ein- und ausgeblendet, Abstände geprüft und relevante Ansichten für Abstimmungen oder Arbeitsunterlagen vorbereitet werden.
Werden CAD-Dateien in 3D-Tool lokal verarbeitet?
Ja. 3D-Tool verarbeitet CAD-Dateien und sämtliche Arbeitsschritte lokal auf Ihrem Windows-PC. Vom Öffnen und Betrachten über das Messen und Analysieren bis zum Konvertieren bleiben Ihre Modelldaten auf Ihrem Rechner. Ein Upload Ihrer CAD-Daten in eine Cloud ist für keinen Arbeitsschritt erforderlich.
