STEP-Viewer
STP- und STEP-Dateien öffnen
intuitiv & praxisnah 3D ohne CAD-Kenntnisse
preiswert & universell viele 3D-/2D-Schnittstellen
Moderner und einfacher CAD-Viewer
Preiswerter CAD-Konverter für alle Formate

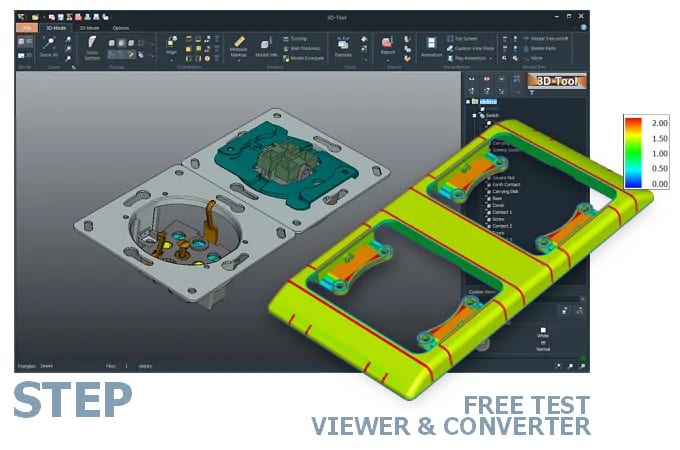

Der 3D-Tool Viewer öffnet STEP-, STP-, STPZ- und STPX-Dateien ohne zusätzliche CAD-Software.
Der 3D-NativeCAD Converter konvertiert STEP-Modelle in CAD-Austauschformate wie IGES, JT, SAT und Parasolid X_T. Hinzu kommen Visualisierungsformate wie STL, OBJ, 3D-PDF, 3D-HTML, FBX, 3MF und glTF.
14 Tage kostenlos
Voll funktionsfähig und unverbindlich.
Sicher & zuverlässig
Stabile und präzise CAD-Datenverarbeitung.
Windows unterstützt
Kompatibel mit aktuellen Windows-Versionen.
STEP-Dateien von Kunden und Lieferanten öffnen
Kommt eine STEP-Datei von einem Kunden, Lieferanten oder Partner, ist oft nicht bekannt, mit welchem CAD-System sie erstellt wurde. Der 3D-Tool Viewer öffnet sie trotzdem und macht Geometrie, Baugruppenstruktur und Maße direkt zugänglich, unabhängig vom ursprünglichen CAD-Programm.
Anders als viele kostenlose Online-Viewer beschränkt sich 3D-Tool nicht auf die reine Ansicht: Wanddicken, Winkel und Abstände lassen sich direkt vermessen und prüfen. Passt das Dateiformat nicht zur eigenen Software, überträgt der 3D-NativeCAD Converter das Modell zusätzlich in ein anderes Austauschformat - praktisch, wenn im eigenen Unternehmen kein CAD-System mit STEP-Schnittstelle vorhanden ist.
Was sind STEP- und STP-Dateien?
- Dateien mit der Dateiendung step oder stp enthalten 3D-Modelle im STEP-Format. Der "Standard for the Exchange of Product model data" ist eines der wichtigsten Datenaustauschformate für 3D-Konstruktionen zwischen Anwendungen und Unternehmen.
- Alle wichtigen CAD-Programme können Baugruppen und Bauteile als STEP-Datei speichern und öffnen.
- Eine STEP-Datei kann neben exakten geometrischen Daten und der Baugruppenstruktur auch triangulierte Visualisierungsdaten, Materialien, Farben und weitere Produktinformationen enthalten.
- Das STEP-Format wird kontinuierlich weiterentwickelt, vor allem im Hinblick auf Produkt- und Fertigungsinformationen (PMI), und bleibt auch zukünftig ein wichtiges 3D-Austauschformat.
STEP-Versionen
- AP203 ist eines der frühen STEP-Anwendungsprotokolle. Es überträgt Geometrie, Topologie sowie Produkt- und Baugruppenstrukturen mechanischer 3D-Modelle. Die ursprüngliche Edition 1 unterstützt jedoch keine Farbinformationen; entsprechende Darstellungsinformationen wurden mit AP203 Edition 2 ergänzt.
- AP214 ist ein eigenständiges Anwendungsprotokoll für mechanische Konstruktionsprozesse in der Automobilindustrie. Es unterstützt neben Geometrie und Produktstrukturen unter anderem Darstellungsinformationen wie Farben und Ebenen sowie weitere Produkt- und Prozessdaten.
- AP242 führt die Anwendungsbereiche von AP203 und AP214 für die modellbasierte 3D-Konstruktion zusammen. Es unterstützt Produkt- und Fertigungsinformationen (PMI) sowie exakte BREP-Geometrie und triangulierte Geometrie.
Besondere STEP-Formate
Atomic-STEP-File: Gewöhnlich enthält eine STEP-Datei das komplette Modell, im Falle einer Baugruppe also die komplette Baugruppe und alle Teile. Einige CAD-Programme bieten die Möglichkeit, die Komponenten einer Baugruppe in mehrere über Baugruppen-STEP-Dateien verlinkte Teile-Dateien aufzuspalten.
STPX (STEP-XML): Ähnlich dem Atomic-STEP-File bestehen diese Modelle aus mehreren Dateien. Die XML-Datei mit der Endung stpx enthält die Baugruppenstruktur und weitere Metadaten im textbasierten und menschenlesbaren XML-Format. Die 3D-Geometriedaten, also die eigentlichen 3D-Bauteile, befinden sich in externen verlinkten STEP-Dateien.
STPZ / STPXZ: stpz-Dateien enthalten eine oder mehrere STEP-Dateien in komprimierter Form, ähnlich einem ZIP-Archiv. Das STEP-Format lässt sich gut komprimieren, sodass die Dateien relativ klein werden. stpxz-Dateien sind dementsprechend ein komprimiertes Projekt im STEP-XML-Format.
Wie öffne ich eine STEP-Datei ohne CAD-Programm?
Ohne CAD-Programm öffnen Sie eine STEP-Datei mit einem STEP-Reader. Der 3D-Tool CAD-Viewer ist ein STEP-Reader und öffnet alle oben angeführten STEP-Dateiformate und Varianten. Professionelle Messwerkzeuge und Analysen nutzen dabei das volle Potenzial der STEP-Daten aus.
Zum Betrachten einer 3D-Konstruktion im STEP-Format gibt es auch einige wenige kostenlose STEP-Reader und sogar Online STEP-Viewer. Diese sind jedoch auf das reine Viewing beschränkt.
Üblich ist sonst eine CAD/CAM-Software, die über eine STEP-Schnittstelle verfügt. Allerdings unterstützen ältere Schnittstellen nicht immer oder nur eingeschränkt modernere Formate wie STEP AP242 und STEP-XML.
Wie kann ich eine STEP-Datei konvertieren?
STEP-Dateien konvertieren Sie mit einem 3D-Konverter bzw. CAD-Konverter, zum Beispiel nach IGES, SAT, OBJ oder STL. Der 3D-NativeCAD Converter in 3D-Tool Premium konvertiert alle STEP-Dateiformate und viele weitere 3D-CAD-Formate in gängige 3D-Austauschformate wie JT, IGES, SAT und Parasolid X_T. Der 3D-Tool Viewer selbst konvertiert 3D-Modelle in Mesh-Formate wie 3MF, STL und PLY.
Ohne Konverter und ohne CAD/CAM-Software mit STEP-Schnittstelle muss das Modell aus dem ursprünglichen CAD-System exportiert werden. Geeignet ist ein anderes 3D-Austauschformat oder ein 3D-Visualisierungsformat, z. B. für 3D-Druck oder Designsoftware wie Blender.
STEP-Viewer und STEP-Konverter kostenlos testen
3D-Tool ist ein CAD-Viewer mit Schnittstellen für gängige native CAD-Formate und 3D-Austauschformate. 3D-Tool bietet professionelle Messfunktionen, Ausformanalyse und Wandstärkenanalyse.
- STEP-Dateien in allen Varianten öffnen, bemaßen, kommentieren und für den 3D-Tool Free Viewer oder als 3D-PDF veröffentlichen
- STEP-Dateien in allen Varianten öffnen und als STL, 3DS, PLY, WRL oder OBJ speichern
- STEP-Daten nach JT, IGES, SAT und Parasolid X_T konvertieren
- STEP-Modelle in 3D-Produktvisualisierungen wie 3D-HTML, FBX, 3MF und glTF konvertieren
Einfach 3D-Tool herunterladen, starten und Demo-Key anfordern. 14 Tage testen mit allen Funktionen, allen Schnittstellen und dem 3D-NativeCAD Converter. Öffnen und Konvertieren von STEP, IGES, SAT, Parasolid und auch CATIA, Designcenter (Siemens NX), Inventor, SolidWorks und weiteren Formaten.
Voll funktional 14 Tage testen
Keine Verpflichtung Jederzeit beenden
Sofort starten Download in wenigen Sekunden
Häufige Fragen (FAQ)
Worin unterscheiden sich STEP AP203, AP214 und AP242?
AP203 wurde für den Austausch konfigurationsverwalteter 3D-Konstruktionen mechanischer Teile und Baugruppen entwickelt. Edition 1 überträgt Geometrie, Topologie sowie Produkt- und Baugruppenstrukturen, jedoch keine Farben. Edition 2 ergänzt Farben, Ebenen und weitere Darstellungsinformationen. AP214 deckt mechanische Konstruktionsprozesse der Automobilindustrie mit zusätzlichen Produkt-, Prozess- und Darstellungsdaten ab. AP242 führt die Anwendungsbereiche von AP203 und AP214 für die modellbasierte 3D-Konstruktion zusammen und unterstützt PMI sowie exakte BREP- und triangulierte Geometrie. Für den Datenaustausch sollte ein Anwendungsprotokoll gewählt werden, das die Importschnittstelle des Empfängers unterstützt und die benötigten Informationen überträgt.
Warum besteht meine STEP-Baugruppe aus mehreren Dateien?
Eine atomare STEP-Datei (Atomic-STEP-File) speichert das Modell nicht in einer einzigen Datei. Sie teilt die Komponenten einer Baugruppe in mehrere Teiledateien auf, die über Baugruppen-STEP-Dateien verknüpft sind.
Worin unterscheiden sich STP-, STPX- und STPZ-Dateien?
STP/STEP ist das Standardformat als Einzel- oder Mehrdateiprojekt. STPX (STEP-XML) speichert die Baugruppenstruktur und Metadaten in einer menschenlesbaren XML-Datei, die eigentlichen 3D-Geometriedaten liegen in extern verknüpften STEP-Dateien. STPZ und STPXZ sind komprimierte Varianten von STEP- und STEP-XML-Projekten, ähnlich einem ZIP-Archiv. Bei Projekten mit externen Verknüpfungen benötigt der Empfänger neben der Strukturdatei auch die zugehörigen Geometriedateien.
Warum öffnet meine CAD-Software eine STEP-AP242- oder STEP-XML-Datei nicht?
Ältere CAD-Schnittstellen unterstützen STEP AP242 und STEP-XML möglicherweise nicht oder nur teilweise. Vor dem Export sollte deshalb geklärt werden, welche STEP-Varianten die Zielsoftware annimmt. Lässt sich eine Datei nicht öffnen, kann der Absender eine unterstützte Variante exportieren. Das bloße Ändern der Dateiendung ersetzt keine Konvertierung.
In welche Formate lassen sich STEP-Dateien konvertieren?
Der 3D-NativeCAD Converter in 3D-Tool Premium konvertiert STEP-Modelle mit exakter Geometrie nach JT, IGES, SAT und Parasolid X_T. Der 3D-Tool Viewer wandelt STEP-Modelle zudem in Mesh-Formate wie 3MF, STL und PLY um. Die Konvertierung in exakte CAD-Formate setzt exakte Geometrie in der STEP-Datei voraus. AP242-Dateien mit ausschließlich Mesh-Daten liefern diese Geometrie nicht.
