Designcenter Solid Edge Viewer
ASM-, PAR- und PSM-Dateien öffnen
Moderner und einfacher CAD-Viewer
Preiswerter CAD-Konverter für alle Formate
Der 3D-Tool Viewer öffnet Designcenter Solid Edge ASM-, PAR- und PSM-Dateien ohne Designcenter Solid Edge-Software.
Der 3D-NativeCAD Converter konvertiert Designcenter Solid Edge-Modelle in diverse Formate wie STEP, IGES, JT, SAT, Parasolid X_T, STL, OBJ, 3D-PDF, 3D-HTML, FBX, 3MF und glTF.

Voll funktionsfähig und unverbindlich.
Stabile und präzise CAD-Datenverarbeitung.
Kompatibel mit aktuellen Windows-Versionen.
Designcenter Solid Edge-Dateien von Zulieferern prüfen
PAR-, ASM- und PSM-Dateien aus Designcenter Solid Edge tauchen oft nur vereinzelt auf - etwa wenn ein Zulieferer ein PAR-Teil, eine ASM-Baugruppe oder ein PSM-Blechteil liefert, im Unternehmen selbst aber ein anderes CAD-System im Einsatz ist. Der 3D-Tool Viewer öffnet diese Dateien, ohne dass dafür eine eigene Installation von Designcenter Solid Edge nötig ist.
Gerade bei PSM-Blechteilen lassen sich Wandstärken und Geometrie direkt im Viewer kontrollieren, bevor ein Auftrag freigegeben wird. Für die Weiterverarbeitung wandelt der 3D-NativeCAD Converter PAR-, ASM- und PSM-Modelle in STEP und weitere gängige Austauschformate um.
Was sind ASM-, PAR- und PSM-Dateien?
- Dateien mit der Dateiendung ASM, PAR oder PSM sind native 3D-Dateien der CAD/CAM-Software Designcenter Solid Edge. Die Dateiendung ASM wird auch von Creo Parametric verwendet. Creo-Dateien erkennt man an einer Nummer hinter der Dateierweiterung (*.asm.1, *.asm.2).
- PAR und PSM sind Teile-Dateiformate. PAR-Dateien enthalten sogenannte Volumenteile und PSM-Dateien enthalten Blechteile. Diese Unterscheidung spiegelt spezifische Modellierungsfunktionen wider.
- ASM ist das Baugruppen-Dateiformat und ist mit mindestens einer, meist aber mehreren PAR- oder PSM-Dateien und oft auch weiteren ASM-Dateien verknüpft.
- Wie Designcenter (Siemens NX) und SolidWorks verwendet auch Designcenter Solid Edge den Parasolid-Modellierkern.
Solid Edge Versionen
Die erste Version von Solid Edge wurde im November 1995 vorgestellt. Solid Edge wurde direkt für Microsoft Windows entwickelt. Bis zur Version 4 verwendete Solid Edge den ACIS-Modellierkern von Spatial. Mit der Übernahme durch Unigraphics Solutions (UGS) wechselte Solid Edge ab Version 5 zum UGS-Parasolid-Modellierkern.
Siemens übernahm UGS im Jahr 2007. Auf die Versionen ST 1 bis ST 10 folgte Solid Edge 2019. Seitdem tragen die Versionen eine Jahreszahl.
Die Designcenter-Suite von Siemens vereint heute NX und Solid Edge. Solid Edge wird unter dem Namen Designcenter Solid Edge angeboten. Alte Releases öffnen keine Dateiversionen, die mit neueren Releases erstellt wurden. Siemens empfiehlt in solchen Fällen das Parasolid-Austauschformat X_T oder X_B.
Weitere native Designcenter Solid Edge Dateiformate
- dft Native 2D-Zeichnung aus Designcenter Solid Edge, abgeleitet von einem Designcenter Solid Edge 3D-Modell
- pwd Solid Edge Schweißumgebung. Diese Dateiumgebung wird seit Version 17 nicht mehr weiterentwickelt. Die Funktionen sind nun in der ASM-Umgebung vorhanden.
- Parasolid X_T und X_B-Dateien sind 3D-Austauschformate ohne Historie. Sie sind aber erste Wahl zum Austausch von 3D-Modellen zwischen CAD/CAM-Programmen mit Parasolid-Kern. Dazu gehören Designcenter (Siemens NX), SolidWorks und Designcenter Solid Edge.
Wie öffne ich Designcenter Solid Edge ASM-, PAR- und PSM-Dateien?
Designcenter Solid Edge ASM-, PAR- und PSM-Dateien öffnen Sie mit einer Designcenter Solid Edge Installation. Alternativ eignet sich CAD/CAM-Software mit Designcenter Solid Edge Schnittstelle, zum Beispiel Designcenter (Siemens NX).
Das kostenlose Solid Edge View unterstützt native Designcenter Solid Edge Teile, Baugruppen und Zeichnungen, bietet aber seit Version 2022 keine Messfunktionen mehr an.

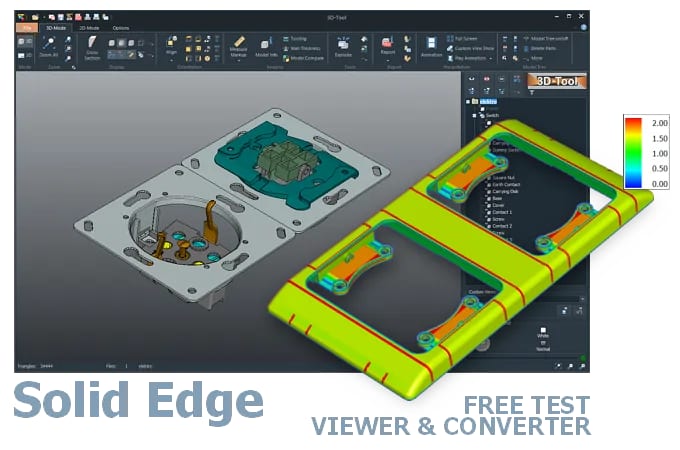

Der 3D-Tool CAD-Viewer öffnet Designcenter Solid Edge ASM-, PAR- und PSM-Dateien und stellt umfangreiche Mess- und Analysewerkzeuge zur Verfügung. Sie können 3D-Tool 14 Tage kostenlos testen.
Wie konvertiere ich native Designcenter Solid Edge Modelle?
Ohne CAD-Software mit Designcenter Solid Edge Schnittstelle muss die Konstruktion aus Designcenter Solid Edge in ein gängiges 3D-Austauschformat exportiert werden – zum Beispiel STEP. Für den Austausch mit Designcenter (Siemens NX) und SolidWorks empfiehlt sich das Parasolid-Format x_t oder x_b.
Das Umwandeln von Designcenter Solid Edge ASM, PAR und PSM nach STEP ist auch mit einem 3D-Konverter möglich. Der 3D-NativeCAD Converter in 3D-Tool Premium wandelt native Designcenter Solid Edge Modelle und Modelle vieler anderer CAD-Systeme zuverlässig in die gängigen 3D-Austauschformate STEP, IGES, SAT und Parasolid X_T um.
Designcenter Solid Edge Viewer und Konverter kostenlos testen
3D-Tool ist ein CAD-Viewer mit vielen nativen CAD-Schnittstellen, inklusive Designcenter Solid Edge, und professionellen Messfunktionen, Ausformanalyse und Wandstärkenanalyse.
- ASM-, PAR- und PSM-Dateien öffnen, bemaßen, kommentieren und für den 3D-Tool Free Viewer oder als 3D-PDF veröffentlichen
- ASM-, PAR- und PSM-Dateien öffnen und als STL, 3DS, PLY, WRL oder OBJ speichern
- ASM-, PAR- und PSM-Dateien nach STEP, IGES, SAT, X_T und JT konvertieren
- Designcenter Solid Edge Modelle in 3D-Produktvisualisierungen wie 3D-HTML, FBX, 3MF und glTF konvertieren
Kostenloser und unverbindlicher 14-Tage-Test mit allen Funktionen, den Designcenter Solid Edge Schnittstellen und dem 3D-NativeCAD Converter. Der Demo-Key aktiviert alle 3D-Schnittstellen, wie Designcenter (Siemens NX), CATIA, Inventor, STEP, SAT, Parasolid.
