Maße für die Fertigung prüfen
Abstände, Winkel, Radien, Durchmesser und weitere Maße direkt am Modell kontrollieren.
Arbeitsvorbereitung, Qualitätssicherung und Fertigung
CAD-Daten für Vorbereitung, Prüfung und Fertigung
intuitiv & praxisnah 3D ohne CAD-Kenntnisse
preiswert & universell viele 3D-/2D-Schnittstellen
Warum 3D-Tool für Arbeitsvorbereitung, Qualität und Fertigung einsetzen?
Arbeitsvorbereitung, Qualitätssicherung und Fertigung benötigen verlässliche Maße und Geometrieinformationen aus dem aktuellen CAD-Modell. Mit dem CAD-Viewer 3D-Tool öffnen, vermessen und analysieren Sie unterstützte CAD-Daten ohne das ursprüngliche CAD-System. Sie vergleichen Modellstände und dokumentieren Ergebnisse für nachgelagerte Arbeitsschritte.
Geometrien untersuchen
Innenliegende Bereiche, Wandstärken, Abstände und Einbausituationen untersuchen.
Modellstände vergleichen
Änderungen und geometrische Abweichungen gegenüber einem Referenzstand sichtbar machen.
Ergebnisse dokumentieren
Messungen und Ansichten für Arbeitsvorbereitung, Prüfung und Fertigung festhalten.
Wofür wird 3D-Tool in Arbeitsvorbereitung, Qualitätssicherung und Fertigung eingesetzt?
3D-Tool wird eingesetzt, um CAD-Daten nach der Konstruktion in Arbeitsvorbereitung, Qualitätssicherung und Fertigung weiterzunutzen. Auch Montage, Service und Instandhaltung benötigen diese Daten. Dort müssen Maße und Geometrien nachvollziehbar sein, ohne für jede technische Rückfrage die Konstruktion einzubeziehen.
Mit 3D-Tool öffnen, messen, analysieren und vergleichen Sie unterstützte native CAD-Daten sowie Austauschformate wie STEP, IGES, JT, SAT und Parasolid X_T ohne das ursprüngliche CAD-System. Querschnitte machen innenliegende Bereiche sichtbar. Modell-Info liefert technische Werte. Gespeicherte Ansichten und Reports unterstützen die Weitergabe eindeutiger Ergebnisse.
Modelldaten für Vorbereitung, Prüfung und Fertigung nutzen
Die benötigten Informationen unterscheiden sich je nach Prozessschritt, basieren aber auf demselben Modellstand.
- Arbeitsvorbereitung: Maße, Querschnitte und Modellinformationen für Fertigungs- und Montageaufgaben ermitteln.
- Qualitätssicherung: Referenz- und Vergleichsstände prüfen, geometrische Abweichungen erkennen und Befunde dokumentieren.
- Fertigung: Bauteilgeometrien, verdeckte Bereiche und relevante Maße vor Arbeitsbeginn nachvollziehen.
- Ergebnisse dokumentieren und weitergeben: Messwerte und Modellansichten so aufbereiten, dass nachgelagerte Bereiche mit dem geprüften Modellstand arbeiten können.
Funktionen für fertigungsnahe Prüfungen
Mit den Mess-, Analyse- und Dokumentationsfunktionen nutzen Sie CAD-Modelle auch außerhalb der Konstruktion als technische Informationsquelle.

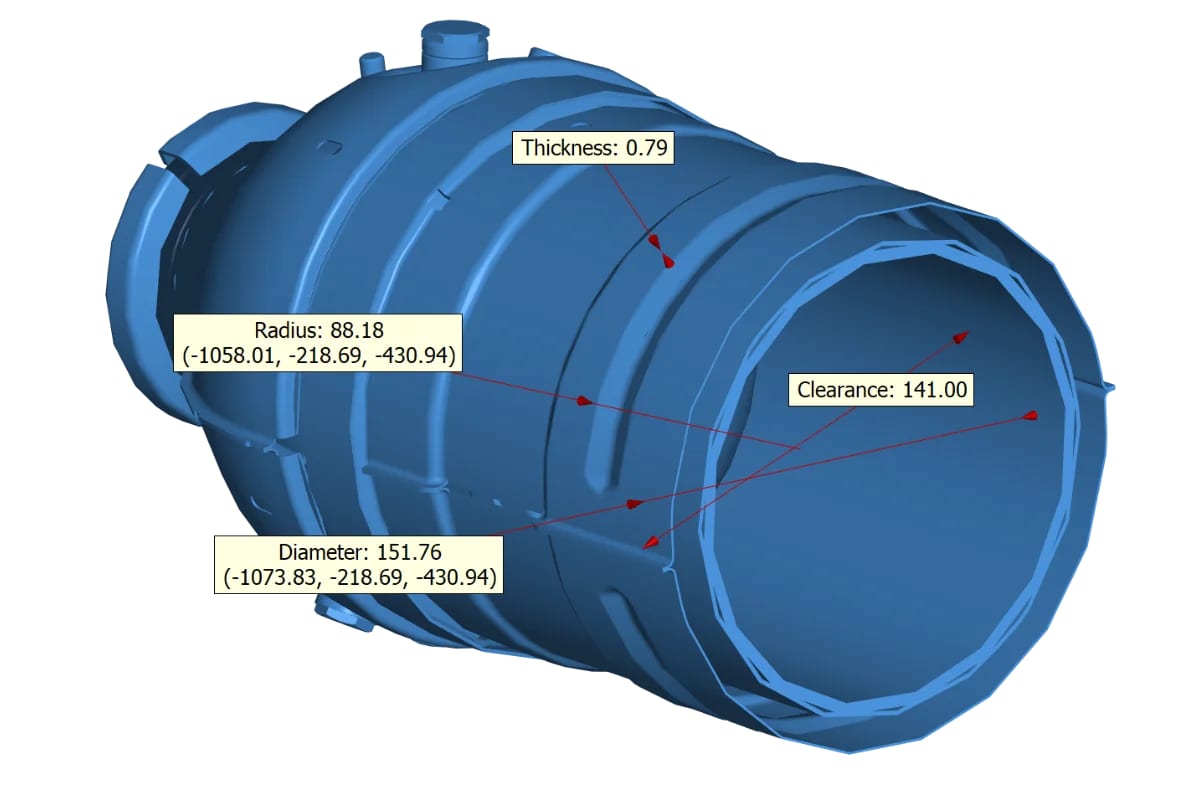

- 3D-Bemaßungen und Modell-Info: Sie ermitteln Abstände, Winkel, Radien, Durchmesser, Abmaße, Oberfläche und Volumen für die Arbeits- und Prüfvorbereitung.

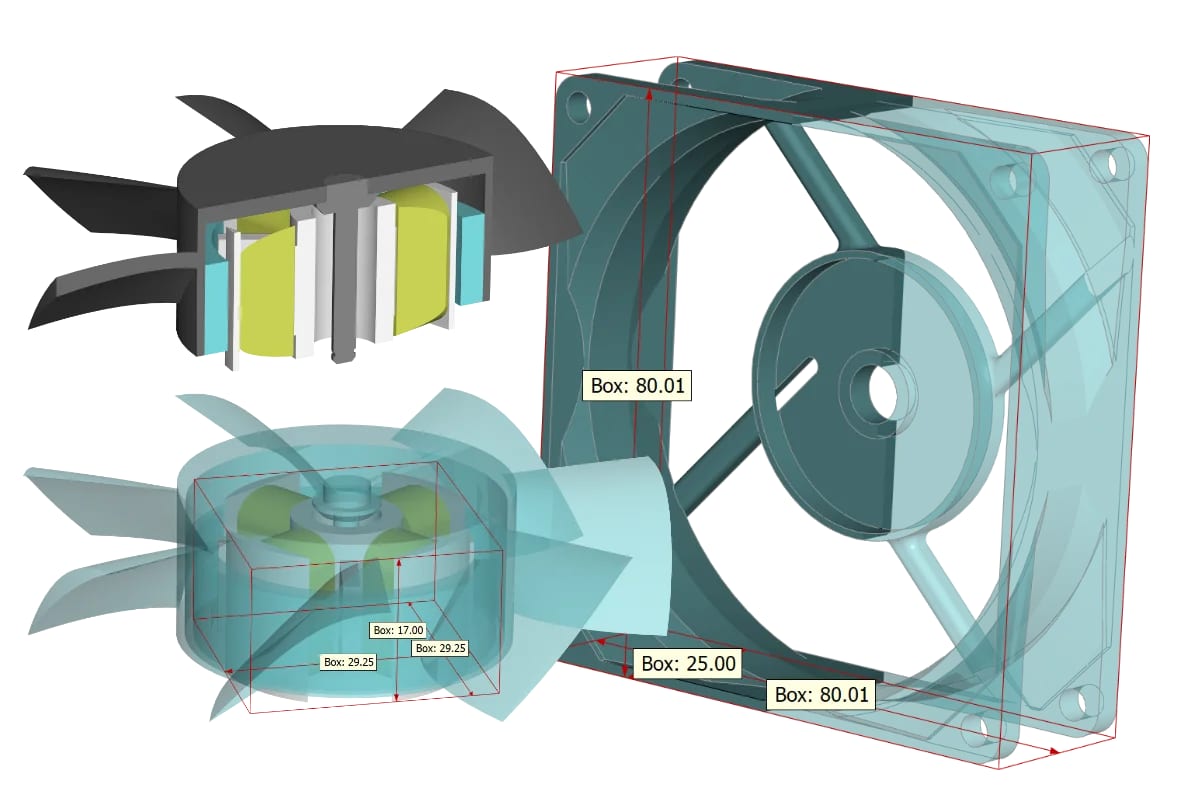

- Querschnitte und Geometrieanalysen: Sie untersuchen innenliegende Bereiche. Je nach Aufgabe prüfen Sie Wandstärken, Kollisionen oder zu geringe Abstände.
- Modellvergleich: Sie stellen Referenz- und Vergleichsmodelle gegenüber und erkennen geometrische Abweichungen vor Fertigung oder Freigabe.
- Reports und technische Dokumentation: Sie halten Bemaßungen, Notizen, Teileinformationen und Modellansichten für eindeutige Übergaben fest.
Probleme erkennen, bevor sie nachgelagerte Arbeiten betreffen
Eine frühzeitige Prüfung am Modell hilft, falsche Annahmen und unnötige Rückfragen zwischen Vorbereitung, Prüfung und Fertigung zu vermeiden.
- Fehler vor der Fertigung erkennen: Maße, Geometrien und Modellstände prüfen, bevor falsche Informationen weitergegeben werden.
- Arbeits- und Prüfvorbereitung beschleunigen: Benötigte Modellinformationen stehen direkt zur Verfügung, ohne Umweg über die Konstruktion.
- Befunde eindeutig weitergeben: Bemaßungen, Anmerkungen und Modellansichten zeigen, auf welche Geometrie und welchen Modellstand sich eine technische Aussage bezieht.
Häufige Fragen (FAQ)
Kann die Arbeitsvorbereitung CAD-Modelle ohne das ursprüngliche CAD-System messen?
Ja. Unterstützte Modelle lassen sich öffnen und unter anderem auf Abstände, Winkel, Radien, Durchmesser und weitere relevante Maße prüfen.
Wie unterstützt 3D-Tool die Qualitätssicherung?
In der Qualitätssicherung vermessen Sie Modelle mit 3D-Tool und vergleichen sie miteinander. Außerdem untersuchen Sie relevante Geometrien. Messergebnisse, Modellansichten und Anmerkungen dokumentieren Sie für technische Befunde.
Lassen sich unterschiedliche Modellstände miteinander vergleichen?
Ja. Der Modellvergleich überlagert zwei Modelle und macht geometrische Unterschiede farblich sichtbar. Hinzugefügtes und entferntes Material kann gezielt dargestellt werden.
Können Messungen und Prüfergebnisse dokumentiert werden?
Ja. Mit 3D-Tool bereiten Sie Messergebnisse, Anmerkungen, Modellansichten und Teileinformationen für Abstimmungen und nachgelagerte Arbeitsschritte auf.
Können Arbeitsvorbereitung und Fertigung eigene CAD-Daten testen?
Ja. Eigene Testdaten können während des 14-tägigen Tests mit den Mess-, Analyse- und Dokumentationsfunktionen geprüft werden.
