Modelle unabhängig prüfen
Eingehende oder freigegebene CAD-Daten untersuchen, ohne die Ausgangskonstruktion zu verändern.
Entwicklung, Konstruktion und technische Dokumentation
CAD-Prüfung, Konvertierung und Dokumentation ergänzend zur Konstruktion
intuitiv & praxisnah 3D ohne CAD-Kenntnisse
preiswert & universell viele 3D-/2D-Schnittstellen
Warum 3D-Tool zusätzlich zum CAD-System einsetzen?
Nicht jede Aufgabe rund um ein CAD-Modell erfordert konstruktive Bearbeitung. Mit 3D-Tool können Sie Modelle prüfen, analysieren und vergleichen oder in andere Formate konvertieren. Die Ausgangskonstruktion bleibt dabei unverändert.
Analysen durchführen
Maße, Geometrien und Modellstände prüfen, ohne die konstruktive Bearbeitung zu unterbrechen.
Fehlende Schnittstellen überbrücken
Unterstützte CAD-Daten für nachgelagerte Anwendungen in geeignete Austauschformate konvertieren.
Technische Dokumentation erstellen
Ansichten, Bemaßungen und Anmerkungen für Bereiche ohne CAD-System aufbereiten.
Wofür wird 3D-Tool in Entwicklung, Konstruktion und technischer Dokumentation eingesetzt?
3D-Tool ersetzt kein CAD-System für die konstruktive Bearbeitung. Der CAD-Viewer übernimmt Aufgaben rund um das CAD-Modell: Daten betrachten, prüfen, analysieren, konvertieren oder für andere Bereiche aufbereiten.
So können Entwicklung und Konstruktion schnelle Prüfungen unabhängig vom eigentlichen Konstruktionsmodell durchführen. Je nach Lizenzversion öffnet 3D-Tool native CAD-Daten unter anderem aus CATIA, Creo, Autodesk Inventor, Designcenter (Siemens NX), SolidWorks und Designcenter Solid Edge sowie gängige Austauschformate. Bei fehlenden Schnittstellen lassen sich unterstützte Daten konvertieren und für nachgelagerte Anwendungen bereitstellen. Technische Ansichten unterstützen zusätzlich Dokumentation, Abstimmung und Weitergabe.
CAD-Aufgaben außerhalb der konstruktiven Bearbeitung übernehmen
3D-Tool ergänzt den bestehenden CAD-Prozess dort, wo Modelle geprüft oder weitergegeben werden sollen, ohne sie konstruktiv zu verändern.
- Entwicklung: Modelle vermessen, analysieren und unterschiedliche Entwicklungsstände miteinander vergleichen.
- Konstruktion: Eingehende oder freigegebene CAD-Daten unabhängig prüfen und technische Fragen vor Freigabe oder Weitergabe klären.
- Technische Dokumentation: Querschnitte, Explosionsdarstellungen, Bemaßungen und Modellansichten für verständliche Unterlagen aufbereiten.
- Weitergabe an andere Bereiche: Modelle und technische Informationen für Kollegen, Kunden oder Lieferanten ohne eigenen Konstruktionsarbeitsplatz zugänglich machen.
Funktionen für Prüfung, Konvertierung und Dokumentation
Im Mittelpunkt stehen Funktionen, die keine konstruktive Bearbeitung erfordern und deshalb unabhängig vom eigentlichen CAD-Arbeitsplatz genutzt werden können.

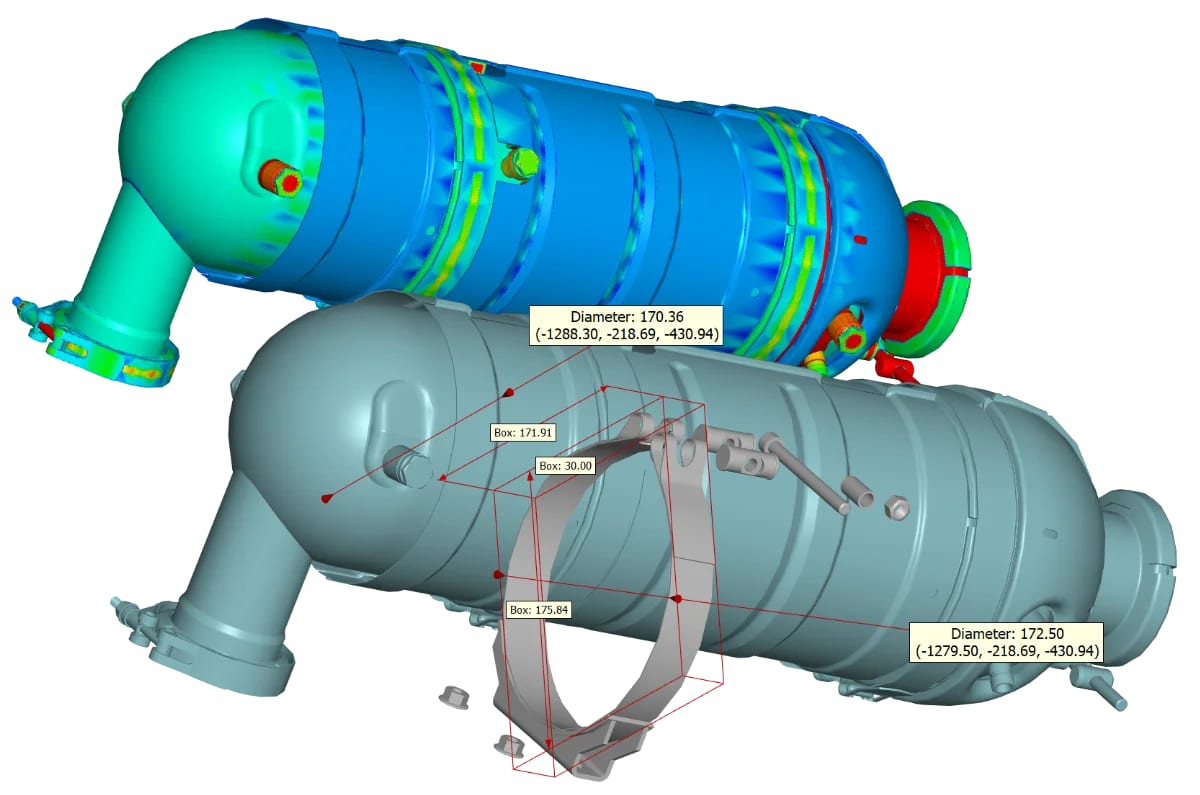

- 3D-Bemaßungen und Analysen: Sie prüfen Maße. Je nach Aufgabe untersuchen Sie Wandstärken, Entformung, Kollisionen oder andere geometrische Merkmale.

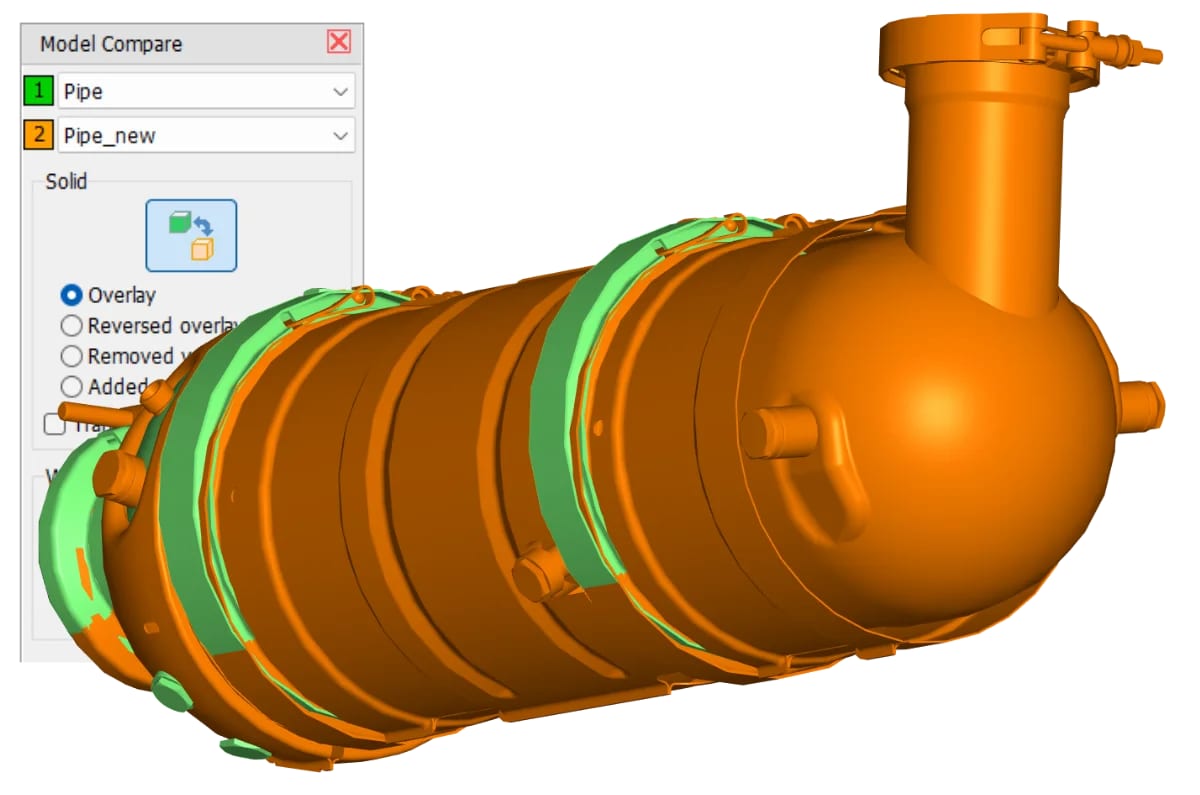

- Modellvergleich: Sie machen Änderungen zwischen zwei Entwicklungs- oder Freigabeständen farblich sichtbar und prüfen betroffene Bereiche gezielt.
- 3D-NativeCAD Converter: Fehlt im Folgeprozess eine passende Schnittstelle, konvertieren Sie in 3D-Tool Premium unterstützte native CAD-Daten und 3D-Austauschdaten. Zielformate sind beispielsweise STEP, IGES, SAT, Parasolid X_T oder JT.
- Darstellen und dokumentieren: Sie erstellen Querschnitte, Explosionsdarstellungen, Bemaßungen, Definierte Ansichten und Reports für technische Kommunikation und Dokumentation.
Prüf- und Übergabeaufgaben vom CAD-Arbeitsplatz trennen
Messen, Analysieren, Vergleichen und Konvertieren können unabhängig von der eigentlichen Konstruktion erledigt werden. Das Ausgangsmodell bleibt dabei unverändert.
- Prüfungen schneller durchführen: Für Mess-, Analyse- und Vergleichsaufgaben muss das Modell nicht im CAD-System bearbeitet werden.
- Unbeabsichtigte Änderungen vermeiden: Prüfung und Konstruktion bleiben getrennt, das Ausgangsmodell unverändert.
- CAD-Informationen breiter nutzbar machen: Ansichten, Messwerte und aufbereitete Modelle können auch an Bereiche ohne eigenes CAD-System weitergegeben werden.
Häufige Fragen (FAQ)
Ersetzt 3D-Tool das CAD-System für die Konstruktion?
Nein. 3D-Tool ergänzt das vorhandene CAD-System beim Betrachten, Prüfen, Analysieren, Konvertieren und Dokumentieren. Die konstruktive Bearbeitung bleibt im CAD-System.
Lassen sich Modelle prüfen, ohne die Ausgangskonstruktion zu verändern?
Ja. Unterstützte Modelle können betrachtet, vermessen und analysiert werden, ohne die Ausgangsgeometrie konstruktiv zu bearbeiten.
Kann 3D-Tool eine fehlende CAD-Schnittstelle überbrücken?
Ja. Der 3D-NativeCAD Converter in 3D-Tool Premium konvertiert unterstützte Ausgangsdaten in verfügbare Austausch- und Visualisierungsformate. Das hilft, wenn ein nachgelagerter Prozess eines dieser Formate benötigt.
Wie unterstützt 3D-Tool die technische Dokumentation?
Mit 3D-Tool bereiten Sie Modellinformationen für technische Unterlagen und Abstimmungen verständlich auf. Dafür nutzen Sie Querschnitte, Explosionsdarstellungen, Bemaßungen, Anmerkungen und Definierte Ansichten.
Können Entwicklungsteams eigene CAD-Daten und Konvertierungsabläufe testen?
Ja. Mit dem 14-tägigen Test können eigene Daten geöffnet und analysiert sowie für unterstützte Formate auch Konvertierungen getestet werden.
