Modellstände vergleichen
Änderungen zwischen Kundenständen erkennen und betroffene Bauteilbereiche gezielt prüfen.
Automobilindustrie und Zulieferer
CAD-Prüfung für Hersteller und Zulieferer
intuitiv & praxisnah 3D ohne CAD-Kenntnisse
preiswert & universell viele 3D-/2D-Schnittstellen
Warum 3D-Tool in der Automobilindustrie einsetzen?
In Hersteller- und Zulieferprojekten ändern sich Bauteilstände laufend. Entwicklung, Qualitätssicherung und Fertigungsplanung müssen schnell erkennen, was sich geändert hat und ob Komponenten weiterhin in den vorgesehenen Einbauraum passen. Mit 3D-Tool vergleichen Sie Modellstände, kontrollieren Maße und prüfen Baugruppen auf Freiräume und Kollisionen - auch ohne das ursprüngliche CAD-System.
Baugruppen prüfen
Fahrzeugkomponenten gemeinsam betrachten und Einbaulagen, Freiräume und Abstände kontrollieren.
Kollisionen erkennen
Berührungen, Durchdringungen und zu geringe Abstände zwischen Komponenten sichtbar machen.
Kundendaten öffnen
Kunden- und Lieferantendaten ohne CAD-System öffnen.
CAD-Viewer und Analysesoftware für die Automobilindustrie
Automobilhersteller und Zulieferer arbeiten während eines Projekts mit zahlreichen CAD-Ständen aus unterschiedlichen Systemen. Neue Kundenstände müssen geprüft, Änderungen nachvollzogen und Einbausituationen mit den angrenzenden Komponenten bewertet werden.
Mit 3D-Tool öffnen, vermessen und analysieren Sie unterstützte native CAD-Dateien und Austauschformate. Der Modellvergleich zeigt, welche Geometrien hinzugefügt, entfernt oder verändert wurden. Baugruppen lassen sich zusätzlich auf Einbauräume, Abstände und Kollisionen prüfen.
Messwerte, Anmerkungen und Modellansichten erleichtern die Abstimmung zwischen Entwicklung, Qualitätssicherung, Einkauf, Werkzeugbau und Fertigung.
Fahrzeugkomponenten, Baugruppen und Bauteilstände prüfen
Bei einem neuen CAD-Stand ist entscheidend, die geänderten Bereiche zu finden und ihre Auswirkungen auf Maße, Einbaulage und benachbarte Komponenten zu prüfen.
- Entwicklung und Projektteams: Sie prüfen Fahrzeugkomponenten und Baugruppen und vollziehen Änderungen zwischen Entwicklungsständen nach.
- Zulieferer: Sie vergleichen neue Kundenstände und erkennen, welche Bauteilbereiche Sie neu bewerten müssen.
- Qualitätssicherung und Fertigung: Sie prüfen Maße und geometrische Merkmale, erkennen Abweichungen und dokumentieren Befunde.
- Technischer Einkauf und Vertrieb: Sie öffnen Kunden- und Lieferantendaten selbst und klären technische Fragen direkt an den betreffenden Geometrien.
Funktionen für Modellstand- und Baugruppenprüfungen
Mit diesen Funktionen erkennen Sie Modelländerungen und prüfen deren Auswirkungen in der Baugruppe:

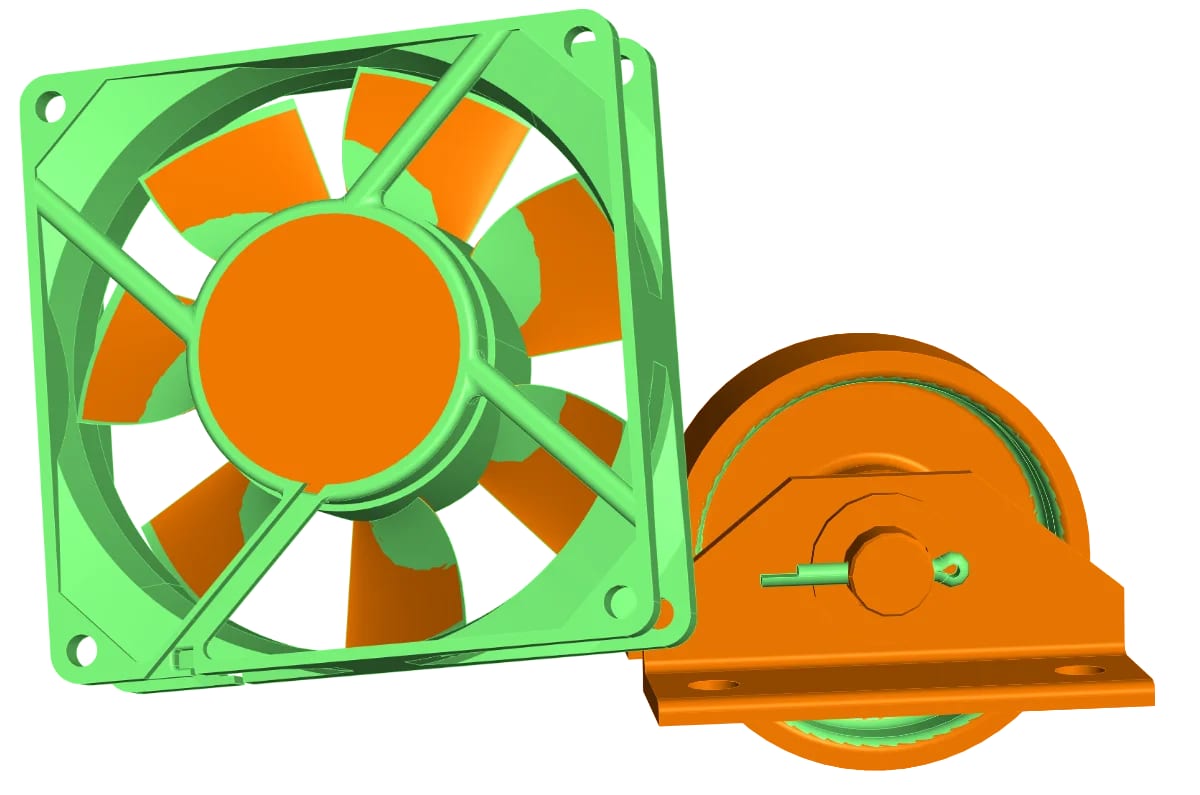

- Modellvergleich: Sie machen Unterschiede zwischen zwei Bauteilständen farblich sichtbar. Hinzugefügtes beziehungsweise entferntes Material prüfen Sie gezielt.
- Virtuelle Baugruppen: Sie laden Fahrzeugkomponenten aus unterschiedlichen Dateien gemeinsam für Einbauprüfungen.
- Kollisionsanalyse: Sie erkennen Berührungen, Durchdringungen und zu geringe Abstände zwischen Komponenten.

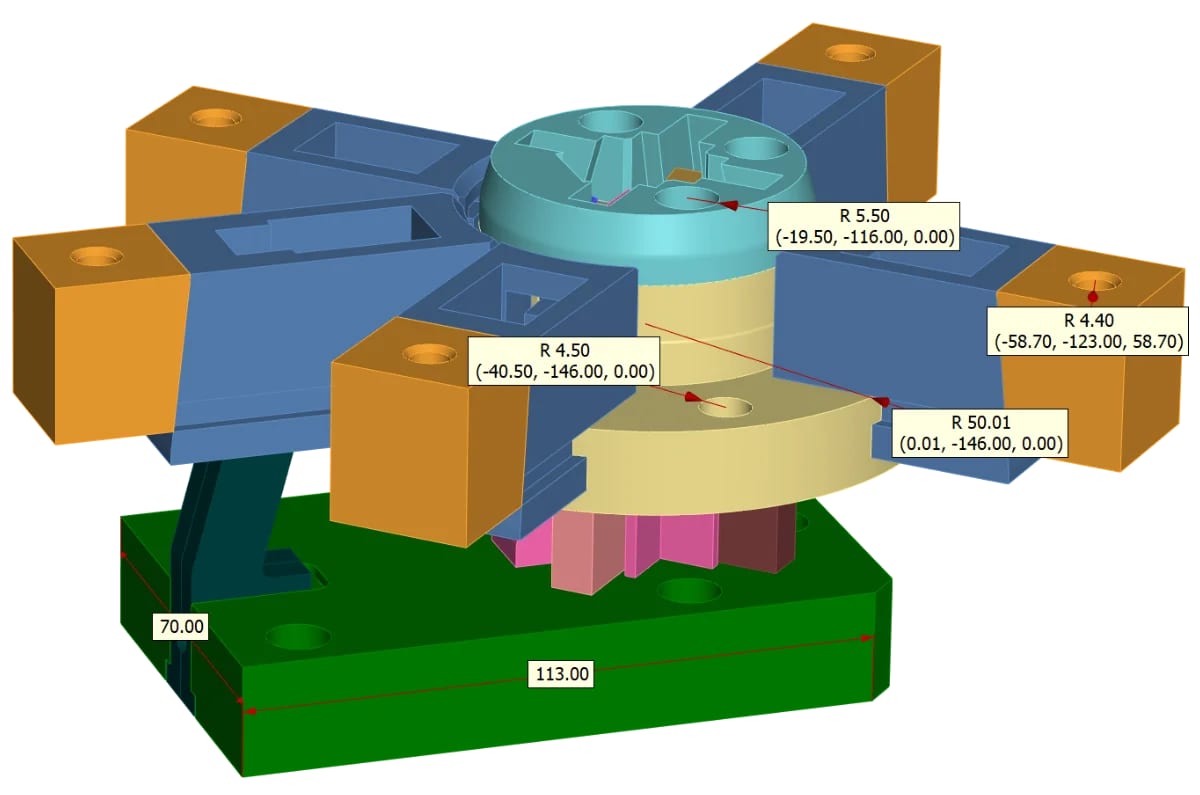

- Messen und Querschnitte: Sie kontrollieren Abstände, Winkel, Radien, Durchmesser und innenliegende Bereiche.
- Markieren und dokumentieren: Sie halten Messwerte, Anmerkungen und Definierte Ansichten für technische Abstimmungen fest.
Änderungen und Auswirkungen früh erkennen
Bei einem neuen Kundenstand sollten zuerst die geänderten Bereiche und deren Auswirkungen auf angrenzende Komponenten geklärt werden.
- Geänderte Bereiche gezielt neu bewerten: Der Modellvergleich zeigt, welche Geometrien gegenüber dem vorherigen Stand verändert wurden.
- Auswirkungen auf den Einbauraum erkennen: Geänderte Komponenten mit benachbarten Bauteilen auf Kollisionen und Freiräume prüfen.
- Technische Rückfragen eindeutig zuordnen: Messwerte, Anmerkungen und Modellansichten zeigen, auf welchen Bauteilbereich und Modellstand sich ein Befund bezieht.
Häufige Fragen (FAQ)
Kann 3D-Tool zwei Bauteilstände miteinander vergleichen?
Ja. Der Modellvergleich macht Unterschiede zwischen zwei Bauteilständen farblich sichtbar. Hinzugefügtes beziehungsweise entferntes Material prüfen Sie gezielt.
Lassen sich Fahrzeugbaugruppen auf Kollisionen und zu geringe Abstände prüfen?
Ja. Die Kollisionsanalyse zeigt Berührungen und Durchdringungen. Der Abstandsmodus macht zusätzlich Abstände unterhalb eines festgelegten Werts sichtbar.
Können Maße und Einbauräume ohne das ursprüngliche CAD-System geprüft werden?
Ja. Mit den Mess- und Querschnittsfunktionen lassen sich Abstände, Winkel, Radien, Durchmesser und weitere Geometrien direkt am Modell untersuchen.
Können Zulieferer native CAD-Daten ihrer Kunden öffnen?
Ja. 3D-Tool unterstützt zahlreiche native CAD-Formate sowie gängige Austauschformate. Welche Formate geöffnet werden können, hängt von der eingesetzten Lizenzversion ab.
Lassen sich CAD-Daten für Kunden und Lieferanten konvertieren?
Ja. Der 3D-NativeCAD Converter in 3D-Tool Premium konvertiert unterstützte native CAD-Modelle in gängige 3D-Austausch- und Visualisierungsformate.
