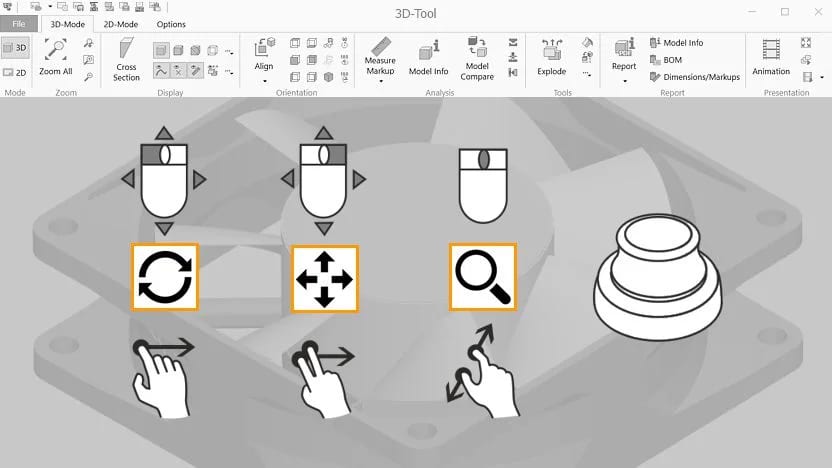

Drehen Sie das Modell mit der linken Maustaste, verschieben Sie die Ansicht mit der rechten Maustaste und zoomen Sie mit dem Mausrad. 3D-Tool unterstützt zudem die 3D-Mäuse von 3Dconnexion und Touch-Gesten. Die Ansicht lässt sich auch mit den Pfeiltasten der Tastatur drehen.

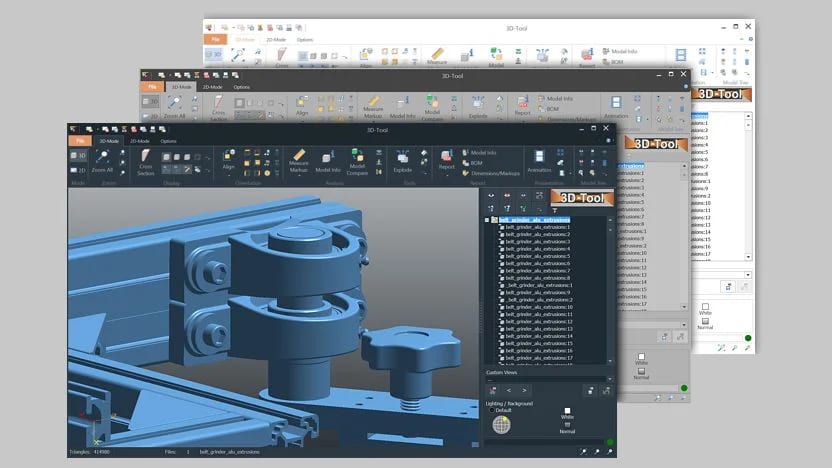

Farbstile der 3D-Tool Programmoberfläche
Passen Sie die Programmoberfläche über die Einstellung "Programmstil" an Ihre Arbeitsumgebung an. 3D-Tool bietet fünf Farbstile. Im Free Viewer und in 3D-Tool-EXE-Dateien steht nur der Windows-Style zur Verfügung.

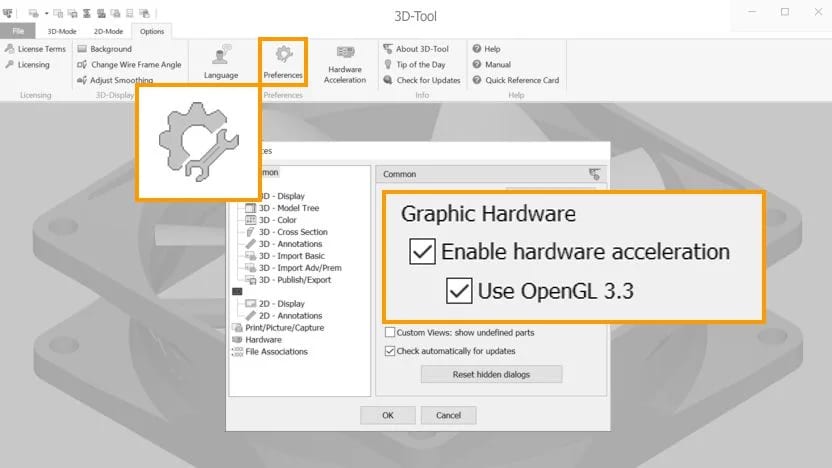

Aktivieren der OpenGL Hardwarebeschleunigung
Optimieren Sie die 3D-Geschwindigkeit durch das Aktivieren der Hardwarebeschleunigung und der OpenGL3.3 Unterstützung in den 3D-Tool Einstellungen.

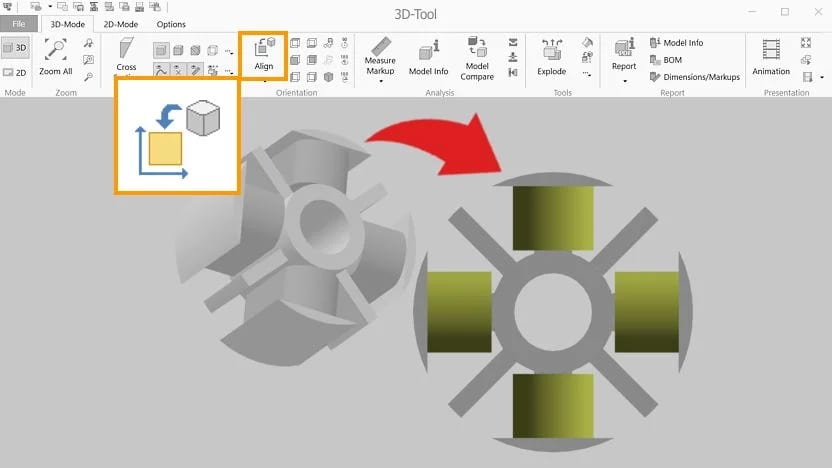

Ausrichten des 3D-Modells in der Ansicht
Mit "Ansicht ausrichten" drehen Sie die Ansicht schnell in die nächstpassende Standardansicht. Die Ansichten von links, rechts, oben, unten, hinten und vorne können Sie auch direkt wählen.

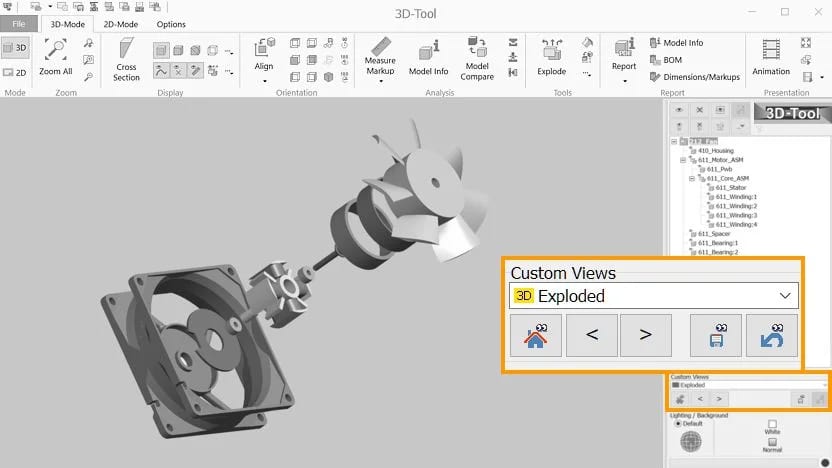

Speichern von 3D-Ansichten des Modells
Speichern Sie mit "Definierte Ansichten" den Zustand der Anzeige, zum Beispiel bestimmte Blickrichtungen, ausgeblendete Teile, Explosionsansichten oder Querschnitte. Dies ermöglicht den schnellen Wechsel zwischen Ansichten und ist nützlich beim Drucken und beim Erzeugen von Bildern.

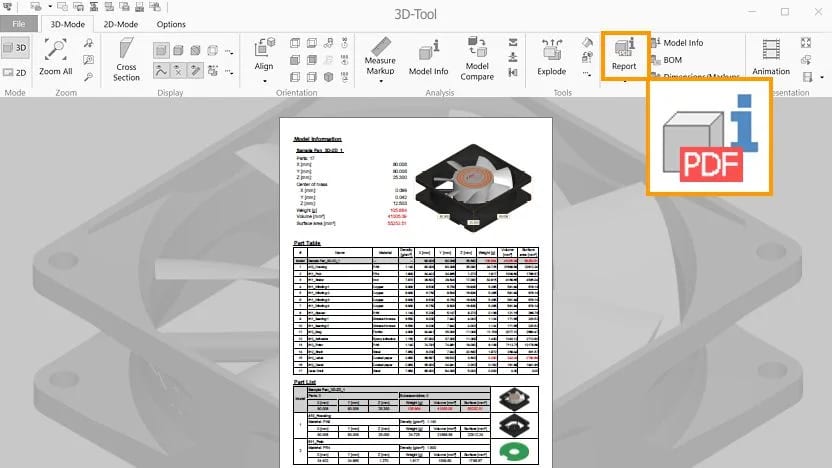

Erstellen von PDF-Stücklisten
Mit "Report" erstellen Sie benutzerdefinierte Berichte mit Stücklisten, einer Modellübersicht, Abmaßen und Gewichten und geben die Berichte als PDF, RTF oder HTML-Datei aus.

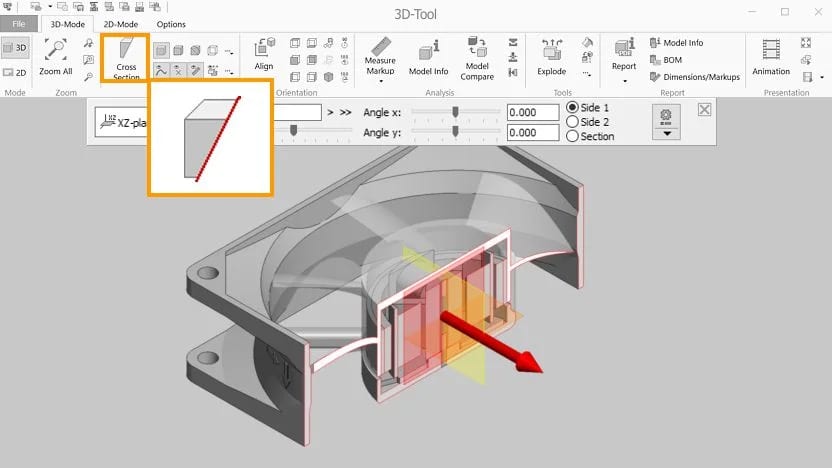

Platzieren und Ausrichten von Querschnitten
Mit dem "Querschnitt" erreichen Sie innenliegende Teile. Die Schnittkontrollen bieten viele Funktionen zum Ausrichten des Querschnitts.

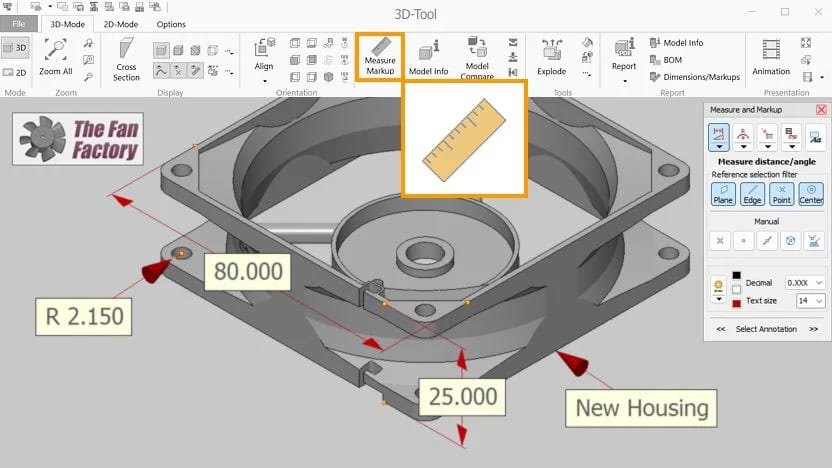

Messen und Markieren im CAD-Viewer
Mit "Messen und Markieren" bringen Sie nicht nur 3D-Bemaßungen und 3D-Notizen an. Zusätzlich können Sie Hintergrundtexte und Bilder einfügen, zum Beispiel ein Firmenlogo.

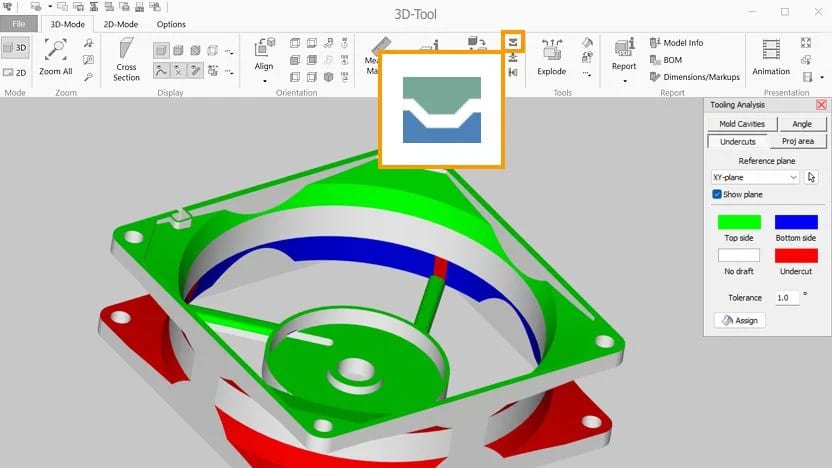

Ausformschrägen, Schrägenwinkel, Hinterschnitte
Mit "Werkzeug" zeigen Sie Ausformschrägen und Schrägenwinkel farbig an, prüfen das Modell auf Hinterschnitte und ermitteln seine projizierte Fläche.

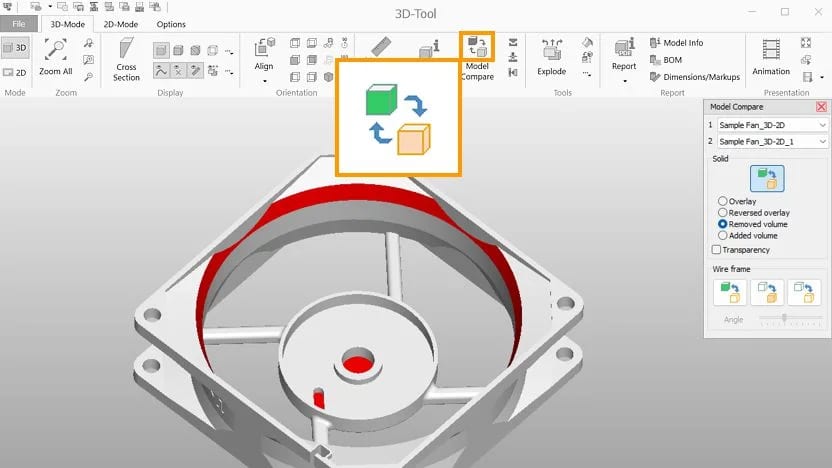

Zwei 3D-Modelle vergleichen
Vergleichen Sie zwei Modellstände mit "Modelle vergleichen". Unterschiede werden farblich hervorgehoben, sodass geänderte, entfernte oder hinzugefügte Bereiche schnell sichtbar werden.

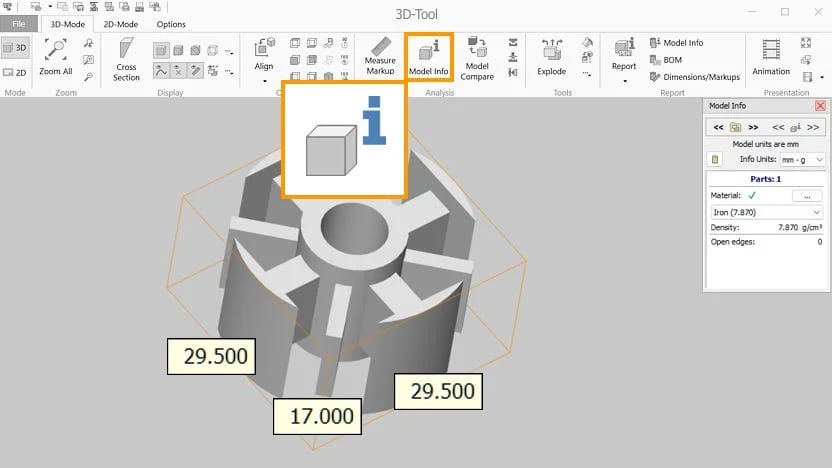

Volumen, Oberfläche und Gewicht
Ermitteln Sie mit "Modell-Info" Volumen, Oberfläche, Abmaße, Gewicht und Massenschwerpunkt von Teilen und Baugruppen. Unterstützt werden Sie dabei von der 3D-Tool-Materialdatenbank.

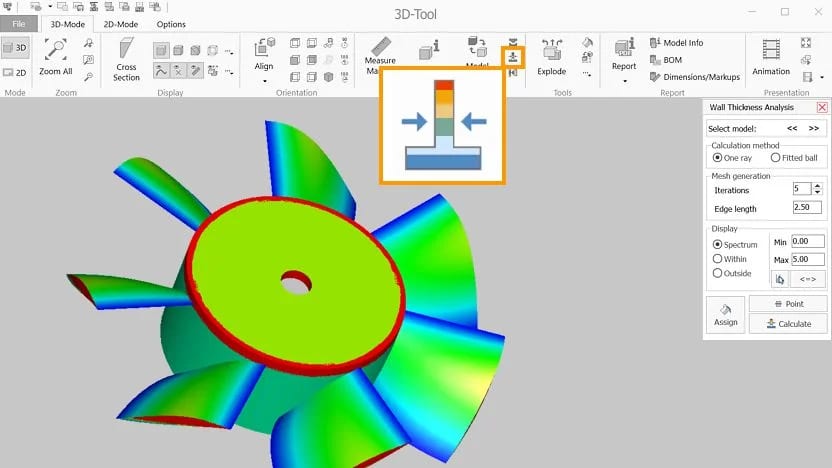

Wandstärken-Heatmap
Analysieren Sie mit "Wandstärke" die Wandstärken eines Modells und lassen Sie die Ergebnisse als sogenannte Heatmap anzeigen. Die Berechnung erfolgt per Einzelstrahl- oder Kugelmethode.

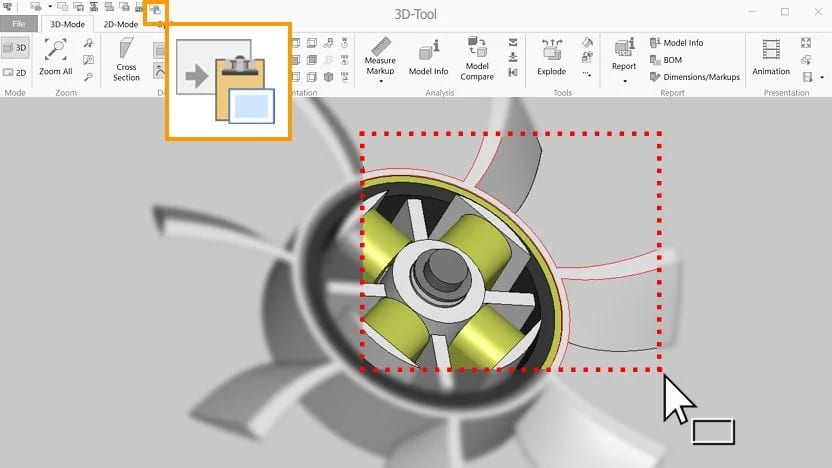

Integrierte Screenshot-Funktion
Mit "Schnappschuss in Zwischenablage" kopieren Sie einen Bildausschnitt in die Zwischenablage. Ein einfacher Klick ohne Auswahlrechteck kopiert das komplette Bild.

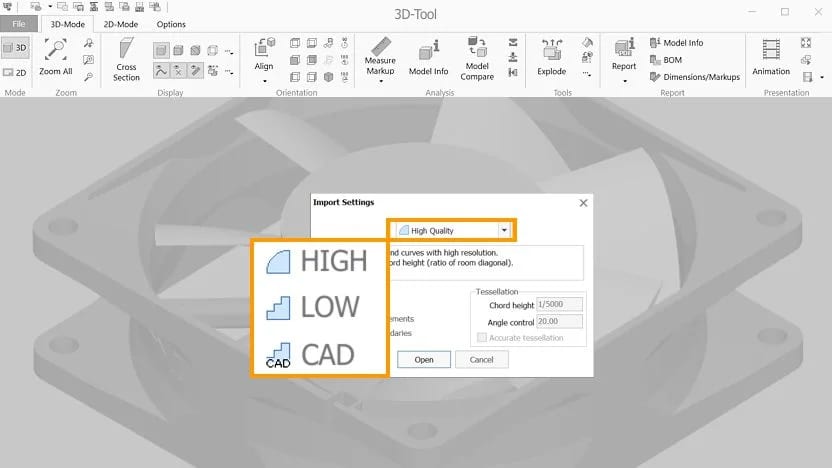

Die 3D-Anzeige großer Modelle beschleunigen
Advanced- und Premium-Nutzer können zur flüssigen Anzeige von großen Modellen die Importqualität reduzieren. 3D-Tool Premium bietet zudem das schnelle Laden der grafischen CAD-Daten aus nativen CAD-Modellen.

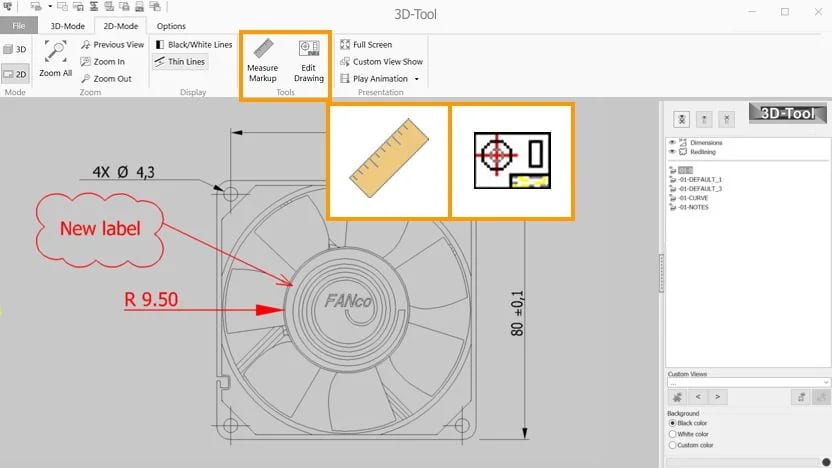

Messen von DWG, DXF, HPGL
Im 2D-Modus fügen Sie mit dem Werkzeug "Messen Markieren" Bemaßungen, Markierungen und Bilder ein. Mit dem Werkzeug "Zeichnung bearbeiten" ändern und löschen Sie Zeichnungselemente.
