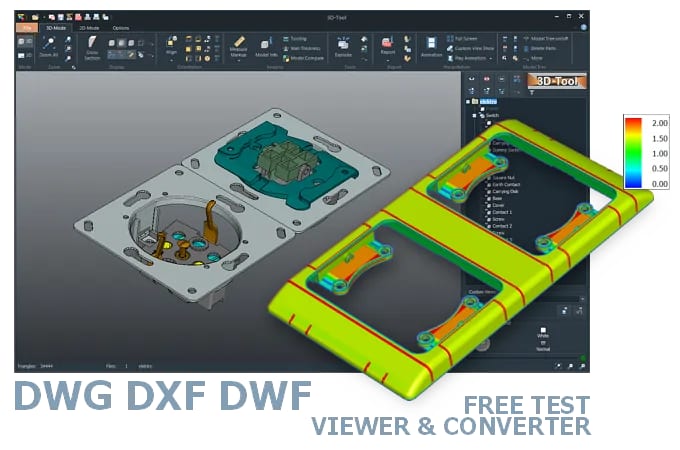

Der 3D-Tool Viewer öffnet DWG- und DXF-Dateien in 2D und 3D sowie 3D-DWF-Dateien ohne zusätzliche CAD-Software.
Der 3D-NativeCAD Converter konvertiert Modelle in Austauschformate wie STEP, IGES, JT, SAT und Parasolid X_T. Hinzu kommen Visualisierungsformate wie STL, OBJ, 3D-PDF, 3D-HTML, FBX, 3MF und glTF.
14 Tage kostenlos
Voll funktionsfähig und unverbindlich.
Sicher & zuverlässig
Stabile und präzise CAD-Datenverarbeitung.
Windows unterstützt
Kompatibel mit aktuellen Windows-Versionen.
DWG, DXF und DWF öffnen - auch ohne AutoCAD
DWG-, DXF- und DWF-Dateien kommen oft von Kunden, Architekten oder Zulieferern, die selbst kein AutoCAD nutzen - der 3D-Tool Viewer öffnet alle drei Formate direkt, egal ob eine 2D-Zeichnung, ein 3D-Modell oder beides in der Datei steckt. Anders als bei reinen Online-Viewern lässt sich die Zeichnung dabei nicht nur ansehen, sondern auch bemaßen und auf Maße und Geometrie prüfen.
Weil DWG, DXF und DWF weit über die Mechanik hinaus in Architektur, Bauwesen und vielen weiteren Branchen verbreitet sind, deckt der Viewer ein breiteres Feld ab als Software für nur ein CAD-System. Vor der Weiterverarbeitung lässt sich so schnell klären, ob eine erhaltene Zeichnung tatsächlich die benötigten Maße und Geometrien enthält.
Was sind DWG-, DXF- und DWF-Dateien?
- DWG ist das native Dateiformat von Autodesk AutoCAD. DXF ist ein von Autodesk entwickeltes Austauschformat. Beide Formate werden meist für 2D-Zeichnungen verwendet, können aber auch 3D-Volumenkörper enthalten. Möglich sind reine 2D-Dateien, reine 3D-Dateien und gemischte 2D-/3D-Dateien.
- DWG ist das zentrale native Autodesk-AutoCAD-Format. DXF hat Autodesk ursprünglich zum Datenaustausch zwischen Betriebssystemen entwickelt. Im Vergleich zu DWG bietet DXF weniger Funktionen, aber mehr CAD-Anwendungen können DXF laden.
- DWF ist ein von AutoCAD entwickeltes webbasiertes und hochkomprimiertes Vektorformat. Es wurde für die Präsentation und Freigabe von Konstruktionen konzipiert. Dafür ist keine spezielle CAD-Software nötig, sodass alle Projektbeteiligten Zugriff auf die Daten haben.
DWG-, DXF- und DWF-Versionen
- Die DWG- und DXF-Versionen orientieren sich an der AutoCAD-Entwicklung. Die Versionsnummerierung ist jedoch wenig intuitiv. Die Dateiversion AC1027 gilt für AutoCAD 2013 bis 2017. Aktuell ist die Dateiversion AC1032; sie gilt für AutoCAD 2018 bis heute. Die ersten sechs Bytes (Zeichen) einer DWG-Datei zeigen die Version. In einer DXF-Datei wird die Version im Kopfbereich angegeben. Die DXF-Variable ist $ACADVER.
- Es gibt hauptsächlich zwei Versionen von DWF: die ältere Version DWF (Design Web Format) und das neuere, XML-basierte Format DWFx. DWFx ist die aktuellste Version und wird oft verwendet, um Konstruktionsdaten mit Personen auszutauschen, die AutoCAD nicht installiert haben.
DWG-, DXF- und DWF-Besonderheiten
Durch die enge Verwandtschaft sind DWG-Dateien in Autodesk AutoCAD und Autodesk Inventor nutzbar. Eine mit Inventor erzeugte DWG-Datei können Sie jedoch nur in Inventor modifizieren. Eine mit AutoCAD erzeugte DWG-Datei können Sie nur mit AutoCAD modifizieren.
Das DXF-Format eignet sich zum Austausch unter Autodesk-Programmen und mit Drittsoftware. Es bietet aber keine speziellen Autodesk-Funktionen, z. B. aus Autodesk Civil 3D, Revit und Inventor. DXF-Dateien sind ASCII-codiert und deutlich größer als binäre DWG-Dateien.
DWF-Dateien enthalten vektorbasierte Daten und, für 3D-Modelle, triangulierte Daten (MESH). DWF und DWFx sind nur zur Veröffentlichung vorgesehen und nicht zur weiteren Bearbeitung in einer CAD-Software.
Wie öffne ich DXF-, DWG- und DWF-Dateien?
Alle drei Formate können mit Autodesk-Programmen wie AutoCAD und Inventor geöffnet werden. DXF- und die neueren DWF/DWFx-Dateien werden auch von etlichen anderen Anwendungen unterstützt. So können DWFx-Dateien z. B. auch im Microsoft XPS-Viewer betrachtet werden.
Autodesk bietet mit DWG TrueView, AutoCAD Web und dem Autodesk Viewer unterschiedliche Viewing-Lösungen an, von kostenlos ohne Registrierung über mit Registrierung bis kostenpflichtig.
Der 3D-Tool CAD-Viewer öffnet DWG- und DXF-Dateien in 2D und 3D sowie DWF- und DWFx-Dateien mit 3D-Inhalten. Er bietet neben einfacher Bedienung viele Mess- und Analysewerkzeuge. 3D-Tool kann für 14 Tage kostenlos getestet werden.
Wie konvertiere ich DWG-, DXF- und DWF-Dateien?
Das Konvertieren von DWG in DXF ist mit DWG TrueView von Autodesk möglich.
Das Umwandeln von 3D-DWG in STEP oder 3D-DXF in STEP mit Konvertersoftware funktioniert nur für exakte Geometrien (BREP). Triangulierte Modelle (MESH) können nicht in STEP, IGES, CATIA, SolidWorks oder andere CAD-Formate konvertiert werden. Damit ist eine Konvertierung von 3D-DWF bzw. 3D-DWFx in CAD-Formate von vornherein ausgeschlossen.
Der 3D-NativeCAD Converter in 3D-Tool Premium konvertiert DXF- und DWG-Modelle zuverlässig in die gängigen 3D-Austauschformate STEP, IGES, JT, SAT und Parasolid X_T. Das gilt auch für Modelle vieler anderer CAD-Systeme. DWF-Modelle konvertiert er in Visualisierungsformate wie 3MF, FBX, 3D-PDF oder 3D-HTML.
DWG-DXF-DWF-Viewer und Konverter kostenlos testen
3D-Tool ist ein CAD-Viewer mit vielen nativen CAD-Schnittstellen, inklusive Inventor. 3D-Tool bietet professionelle Messfunktionen, Ausformanalyse und Wandstärkenanalyse.
- DWG- und DXF-Dateien in 2D und 3D sowie 3D-DWF-Dateien öffnen, bemaßen, kommentieren und für den 3D-Tool Free Viewer oder als 3D-PDF veröffentlichen
- DWG-, DXF- und DWF-Dateien (3D) öffnen und als STL, 3DS, PLY, WRL oder OBJ speichern
- DWG- und DXF-Daten (3D-BREP) nach STEP, IGES, SAT, X_T und JT konvertieren
- DWG-, DXF- und DWF-Modelle (3D-MESH) in 3D-Produktvisualisierungen wie 3D-HTML, FBX, 3MF und glTF konvertieren
Kostenloser und unverbindlicher 14-Tage-Test mit allen Funktionen, den AutoCAD-Schnittstellen und dem 3D-NativeCAD Converter. Der Demo-Key aktiviert alle 3D-Schnittstellen, wie CATIA, Designcenter (Siemens NX), SolidWorks, Creo, STEP, SAT.
Voll funktional 14 Tage testen
Keine Verpflichtung Jederzeit beenden
Sofort starten Download in wenigen Sekunden
Häufige Fragen (FAQ)
Können DWG und DXF 2D- und 3D-Daten enthalten?
Ja. Beide Formate können 2D-Zeichnungen, 3D-Volumenkörper oder gemischte 2D-/3D-Daten enthalten. 3D-Tool öffnet sie ohne zusätzliche CAD-Software. Die Dateiendung allein zeigt nicht, ob eine Zeichnung oder ein Volumenmodell enthalten ist. Dieser Unterschied ist beim Konvertieren nach STEP wichtig, weil eine 2D-Zeichnung keine exakte 3D-Geometrie für die Umwandlung liefert.
Worin unterscheiden sich DWG, DXF und DWF?
DWG ist das zentrale native AutoCAD-Format. DXF dient dem Austausch von Zeichnungs- und Modelldaten zwischen Anwendungen. DWF ist ein komprimiertes Veröffentlichungsformat, dessen 3D-Modelle Mesh-Daten enthalten. Für die Konvertierung in ein exaktes CAD-Format ist die enthaltene Geometrie entscheidend. Ein DWF-Visualisierungsmodell bietet dafür nicht dieselbe Grundlage wie exakte 3D-Geometrie in einer DWG- oder DXF-Datei.
Öffnet 3D-Tool DWFx-Dateien?
Ja. Der 3D-Tool CAD-Viewer öffnet DWF- und DWFx-Dateien mit 3D-Inhalten und bietet Mess- und Analysewerkzeuge. Eine DWFx-Datei lässt sich damit ohne die ursprüngliche CAD-Anwendung untersuchen. Ihr Inhalt bestimmt, ob eine Zeichnung oder ein 3D-Visualisierungsmodell vorliegt und welche Messungen oder Analysen für die jeweilige Datei sinnvoll sind.
Lassen sich DWG- oder DXF-Modelle nach STEP konvertieren?
Der 3D-NativeCAD Converter in 3D-Tool Premium konvertiert exakte 3D-Geometrie (BREP) aus DWG- und DXF-Dateien nach STEP, IGES, SAT und Parasolid X_T. Eine 2D-Zeichnung oder ein trianguliertes Modell liefert diese exakte 3D-Geometrie nicht. Liegt nur eine Zeichnung vor, sollte beim Absender das zugehörige 3D-Modell angefordert werden, um eine geeignete Ausgangsdatei für die Konvertierung zu erhalten.
In welche Formate lassen sich DWF-Modelle konvertieren?
Der 3D-NativeCAD Converter in 3D-Tool Premium konvertiert DWF-Modelle in Visualisierungsformate wie 3MF, FBX, 3D-PDF und 3D-HTML. Ihre Mesh-Daten werden dabei nicht als exakte CAD-Flächen rekonstruiert. Das Ergebnis bleibt ein Visualisierungsmodell. Benötigt der Empfänger STEP-Geometrie für die CAD-Verarbeitung, sollte das ursprüngliche Modell in einem exakten CAD-Format angefordert werden, statt den DWF-Export als Ausgangspunkt zu verwenden.
