Native Schnittstellen
Direkte Unterstützung der aufgeführten CAD-Formate.
IGES-SAT-VDA-Viewer
IGES-, SAT- und VDA-Dateien öffnen
intuitiv & praxisnah 3D ohne CAD-Kenntnisse
preiswert & universell viele 3D-/2D-Schnittstellen
Moderner und einfacher CAD-Viewer
Preiswerter CAD-Konverter für alle Formate
Der 3D-Tool Viewer öffnet IGES-, SAT- und VDA-Dateien ohne zusätzliche CAD-Software.
Der 3D-NativeCAD Converter konvertiert Modelle in diverse Formate wie STEP, JT, Parasolid X_T, STL, OBJ, 3D-PDF und 3D-HTML.
14 Tage kostenlos
Voll funktionsfähig und unverbindlich.
Sicher & zuverlässig
Stabile und präzise CAD-Datenverarbeitung.
Windows unterstützt
Kompatibel mit aktuellen Windows-Versionen.
Wenn das ursprüngliche CAD-System fehlt
IGES-, SAT- und VDA-Dateien tauchen oft aus älteren Projektarchiven wieder auf - zu einem Zeitpunkt, an dem das CAD-System, mit dem sie erstellt wurden, nicht mehr installiert oder die Lizenz längst abgelaufen ist. Der 3D-Tool Viewer öffnet alle drei Formate unabhängig vom ursprünglichen Programm und macht Geometrie und Struktur wieder zugänglich.
Damit lassen sich archivierte Konstruktionen prüfen, vermessen und bei Bedarf in ein aktuelles Austauschformat wie STEP überführen. Das ist besonders hilfreich, wenn ein Bauteil aus einem alten Projekt in einer neuen Konstruktion weiterverwendet werden soll.
Was sind IGES-, VDA- und SAT-Dateien?
- IGES, IGS (Initial Graphics Exchange Specification): IGES ist ein CAD-Datenaustauschformat für 3D-Modelle und seltener auch 2D-Zeichnungen. Für 3D-Modelle unterstützt IGES Teile- und Baugruppeninformationen.
- VDA (VDA-FS): VDA-FS ist ein 3D-CAD-Austauschformat. Der Deutsche Verband der Automobilindustrie hat es als Flächenschnittstelle zwischen CAD-Systemen entwickelt. VDA-Dateien enthalten nur 3D-Flächendaten und keine Informationen über Teile und Baugruppen.
- SAT (ACIS SAT/SAB): SAT ist das Dateiformat des 3D-Modellierkernels ACIS von Dassault Systèmes. Viele CAD/CAM-Anwendungen nutzen den ACIS-Kern und das zugehörige SAT-Dateiformat. Das Format unterstützt Drahtmodell-, Oberflächen- und Volumenmodellierung. SAB-Dateien sind die binäre Variante der textkodierten SAT-Dateien.
IGES-, VDA-, SAT-Versionen
- IGES Das Format entstand bereits 1980 und hat sich seit 1996 nicht wesentlich verändert. Obwohl es Flächen- und Volumenmodelle unterstützt, wurde es weitgehend vom STEP-Format ersetzt.
- VDA VDA-FS wurde 1983 zur Übertragung von Freiformflächen konzipiert. Volumenkörper, Bemaßungen, Ebenen, 2D-Geometrie und Text werden nicht unterstützt. Das Dateiformat ist in Deutschland seit 1986 als nationaler Standard DIN 66301 erfasst, wird aber kaum mehr verwendet. Die seit 1986 unveränderte Version ist 2.0.
- SAT 1998 wurde die erste ACIS-Formatspezifikation von Spatial veröffentlicht. Die Spezifikation war bis 2001 bzw. Version 7 öffentlich verfügbar. Nach der Übernahme durch Dassault Systèmes wurde das Format modifiziert und nicht mehr veröffentlicht. Neuere SAT-Dateien benötigen zum Lesen die native ACIS-Bibliothek.
SAT-Besonderheiten
Von den drei Austauschformaten IGS, VDA und SAT ist SAT sicher das interessanteste als Dateiformat des ACIS-Modellierkerns. ACIS bietet die drei Kernfunktionen 3D-Modellierung, 3D-Modellmanagement und 3D-Modellvisualisierung und unterstützt Microsoft-, Apple- und Linux-Plattformen.
Die mit einem Texteditor lesbaren SAT-Dateien beginnen mit der internen Versionsnummer. "3310" steht für die interne Version 33.1.0 und dies entspricht Version 2023 1.0.
SAB-Dateien sind die binäre Variante der SAT-Dateien und eigentlich nicht mehr mit einem Texteditor lesbar. In der ersten Zeile ist jedoch, wie bei SAT-Dateien, die interne Versionsnummer zu erkennen.
Auch der von Autodesk verwendete Shape-Manager-Modellierkern basiert auf dem ACIS-Kern.
Wie öffne ich IGES-, VDA- und SAT-Dateien?
IGES-, VDA- und SAT-Dateien öffnen Sie mit einer CAD/CAM-Software, die eine entsprechende Schnittstelle hat.
Kostenlose Viewer zum Betrachten einer 3D-Konstruktion im IGES oder SAT-Format sind im Internet zu finden. Für VDA-FS existieren nur kommerzielle Lösungen.
Der 3D-Tool CAD-Viewer öffnet ab der Edition 3D-Tool Advanced alle drei Formate und weitere Austauschformate wie STEP und Parasolid X_T. Professionelle Messwerkzeuge und Analysen nutzen dabei das volle Potenzial der IGES-, VDA- und SAT-Daten aus.
Wie kann man eine IGES-, VDA- oder SAT-Datei umwandeln?
Ohne CAD/CAM-Software mit passender Schnittstelle muss das Modell aus dem ursprünglichen CAD-System in ein anderes 3D-Austauschformat oder 3D-Visualisierungsformat exportiert werden.
Das Umwandeln von IGES, VDA oder SAT nach STEP, X_T, OBJ oder STL ist auch mit einem 3D-Konverter möglich.
3D-Tool Premium enthält den 3D-NativeCAD Converter. Dieser konvertiert die nativen Modelle vieler gängiger CAD-Systeme in die 3D-Austauschformate STEP, IGES, SAT und Parasolid X_T. Er konvertiert außerdem IGES-, VDA- und SAT-Dateien in unterstützte Zielformate.

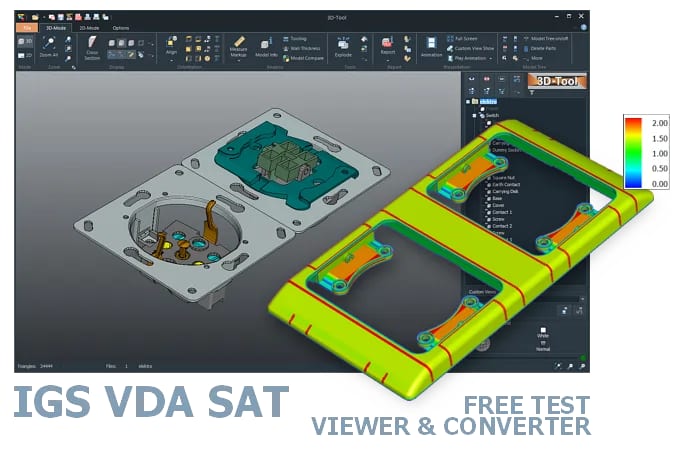

IGES-, VDA-, SAT-Viewer und Konverter kostenlos testen
3D-Tool ist ein CAD-Viewer mit Schnittstellen für gängige native CAD-Formate und 3D-Austauschformate. 3D-Tool bietet professionelle Messfunktionen, Ausformanalyse und Wandstärkenanalyse.
- IGES-, VDA- und SAT-Dateien öffnen, bemaßen, kommentieren und für den 3D-Tool Free Viewer oder als 3D-PDF veröffentlichen
- IGES-, VDA- und SAT-Dateien öffnen und als STL, 3DS, PLY, WRL oder OBJ speichern
- IGES-, VDA- und SAT-Dateien nach JT, STEP und X_T konvertieren
- IGES-, VDA- und SAT-Modelle in 3D-Produktvisualisierungen wie 3D-HTML, FBX, 3MF und glTF konvertieren
Einfach 3D-Tool herunterladen, starten und Demo-Key anfordern. 14 Tage testen mit allen Funktionen, allen Schnittstellen und dem 3D-NativeCAD Converter. Öffnen und Konvertieren von STEP, IGES, SAT, Parasolid und auch CATIA, Designcenter (Siemens NX), Inventor, SolidWorks und weiteren Formaten.
Voll funktional 14 Tage testen
Keine Verpflichtung Jederzeit beenden
Sofort starten Download in wenigen Sekunden
Häufige Fragen (FAQ)
Sind IGS und IGES unterschiedliche Formate?
Nein. IGS und IGES sind Dateiendungen für dasselbe CAD-Austauschformat. IGES kann 3D-Modelle und 2D-Zeichnungsdaten enthalten. Die kürzere Dateiendung steht nicht für eine geringere Modellqualität oder eine andere Geometrieart. Beim Öffnen oder Konvertieren sind der tatsächliche Dateiinhalt und die Möglichkeiten der verwendeten Importschnittstelle entscheidend, nicht die Länge der Endung.
Worin unterscheiden sich SAT und SAB?
SAT speichert ACIS-Modelldaten als Text. SAB ist die binäre Variante. Das Format unterstützt Drahtgitter-, Flächen- und Volumenmodelle. Beide gehören zur ACIS-Formatfamilie. Beim Austausch eines Modells sollten eine Dateivariante und eine Version vereinbart werden, die die CAD-Schnittstelle des Empfängers unterstützt. Die Dateigröße allein ist kein ausreichendes Kriterium für die Auswahl.
Enthalten VDA-FS-Dateien Volumenkörper oder Baugruppenstrukturen?
Nein. VDA-FS ist ein Austauschformat für Flächen. Es enthält 3D-Flächendaten, aber keine Volumenmodelle oder Informationen zu Teilen und Baugruppenstrukturen. Das ist wichtig, wenn der Empfänger einen vollständigen Volumenkörper oder eine gegliederte Baugruppe erwartet. Die Datei überträgt die vorhandenen Flächen, liefert aber keine Strukturinformationen, die im Format gar nicht gespeichert werden.
Welche 3D-Tool-Edition öffnet IGES, SAT und VDA?
3D-Tool Advanced öffnet IGES, SAT und VDA sowie STEP und Parasolid. Advanced eignet sich zum Betrachten und Analysieren der Modelle. 3D-Tool Premium enthält zusätzlich den 3D-NativeCAD Converter zum Konvertieren von CAD-Austauschformaten. Premium ist die passende Edition, wenn Sie Modelle in andere CAD-Formate übertragen wollen.
Lassen sich IGES-, SAT- und VDA-Modelle nach STEP konvertieren?
Ja. Der 3D-NativeCAD Converter in 3D-Tool Premium konvertiert diese Modelle nach STEP und Parasolid X_T. Sie lassen sich auch in Visualisierungsformate wie STL oder OBJ umwandeln. Ausgangspunkt ist die in der Quelldatei enthaltene Geometrie. Ein VDA-FS-Flächenmodell enthält beispielsweise keine Baugruppenstruktur, die bei der Konvertierung in das Ergebnis übernommen werden könnte.
