3D-Modelle analysieren und prüfen

Von virtuellen Baugruppen und Modellvergleich bis zu Wandstärken-, Werkzeug- und Kollisionsanalyse: Mit 3D-Tool messen, prüfen und bewerten Sie CAD-Modelle schnell und intuitiv ohne teuren CAD-Arbeitsplatz.


Jetzt herunterladen
und kostenlos testen

Analyse und Prüfung eines 3D-Modells im 3D-Tool Viewer

Wie unterstützt die CAD-Analyse die Produktentwicklung?

3D-Tool unterstützt die Prüfung von Bauteilen und Baugruppen vor Fertigung und Montage. Der Modellvergleich macht Unterschiede zwischen Konstruktionsständen sichtbar. Wandstärken-, Werkzeug- und Kollisionsanalyse helfen, kritische Bereiche wie zu dünne Wände, Hinterschnitte oder sich durchdringende Teile zu erkennen.

Für Arbeitsvorbereitung und Kalkulation liefert 3D-Tool Maße, Oberflächen und Volumen sowie über die Materialdatenbank auch Gewicht und Massenschwerpunkt. Diese Informationen unterstützen die Einschätzung von Materialbedarf und Fertigungsaufwand. Mehrere Modelle lassen sich zudem zu virtuellen Baugruppen zusammenführen, um Einbausituationen und Platzbedarf zu prüfen.

Virtuelle Produktentwicklung

Digital Mock-up

Ohne 3D-CAD-Software sind Entwicklung und Konstruktion heute kaum vorstellbar. Die virtuelle Produktentwicklung (VPE) ermöglicht bereits vor Prototypenbau, Montage und Produktion:

  • Machbarkeitsstudien und frühzeitige Fehlererkennung
  • Prüfung von Ergonomie, Design und Vollständigkeit
  • Bewertung von Platzbedarf und Servicefähigkeit

Mit 3D-Tool veröffentlichte Modelle stehen dem ganzen Unternehmen zur Verfügung. Auch der 3D-Tool Free Viewer bietet professionelle Mess- und Analysefunktionen und ermöglicht so Digital Mock-up (DMU) für Teammitglieder ohne eigene 3D-Tool-Lizenz.

Testen Sie die CAD-Analyse von 3D-Tool

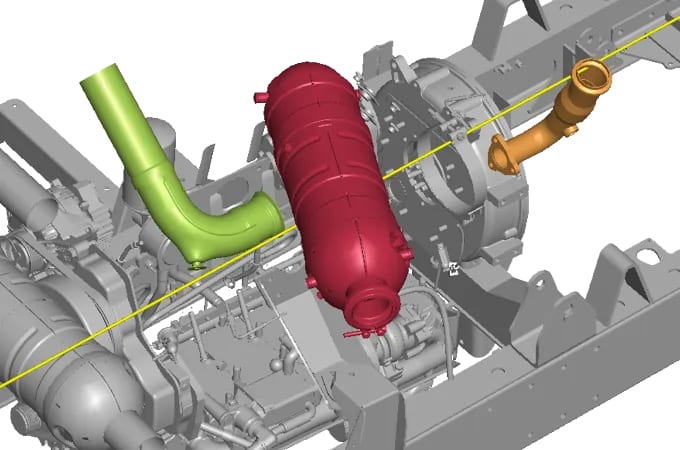

3D-Bild eines Partikelfilters und seiner Lage und Position im Motorraum eines Fahrzeugs
Noch bevor ein reales Produkt existiert, ermöglicht der 3D-Tool CAD-Viewer die effiziente Nutzung von digitalen 3D-Modellen zur Planung, Abstimmung und Produktprüfung in allen Unternehmensbereichen.
Beispielhafte Darstellung der dynamischen Platzierung mehrerer 3D-Bauteile im Motorraum eines Fahrzeugs.
Der 3D-Tool CAD-Viewer ermöglicht die Zusammenstellung unterschiedlicher CAD-Dateiformate zu virtuellen 3D-Modellen. Führen Sie 3D-Daten aus unterschiedlichen Quellen zusammen und prüfen Sie die Konstruktion.

Komponenteneinbau und Explosionsdarstellung

Für Einbauuntersuchungen und Machbarkeitsstudien lassen sich in einer 3D-Tool Szene mehrere Modelle zu virtuellen Baugruppen zusammenführen.

Mit dem Platzierungswerkzeug richten Sie Modelle zueinander und am Koordinatensystem aus. Dazu wählen Sie Flächen, Kanten oder Punkte aus oder verschieben und drehen das Modell frei.

Mehr als 30 CAD-Formate kombinieren

Analysefunktionen

Modell-Informationen

Wer Material- und Platzbedarf für Produktion, Transport und Montage plant, braucht neben Anzahl und Bezeichnung von Teilen weitere zentrale Informationen.

3D-Tool "Modell-Info" liefert Abmaße, Oberfläche und Volumen von Teilen und Baugruppen sowie über die 3D-Tool-Materialdatenbank auch Gewicht und Massenschwerpunkt.

Diese Informationen rechnen Sie in gängige Einheiten um und kopieren sie in die Zwischenablage. Auf Wunsch erstellt 3D-Tool umfangreiche PDF-, RTF- oder HTML-Reports mit allen relevanten Modelldaten.

Modell-Info im Tutorial kennenlernen

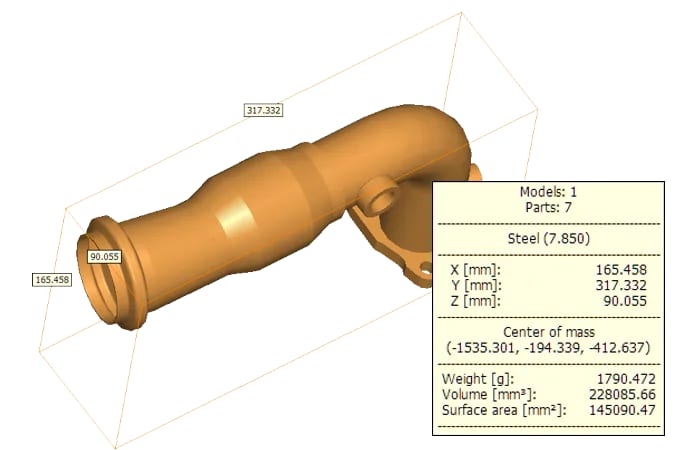

Anzeige der Bounding-Box und weiterer Teileinformationen für ein Bauteil im 3D-Tool CAD-Viewer.
Im 3D-Tool Werkzeug Modell-Info befindet sich die Materialdatenbank. Dort erstellen Sie Materialien, legen deren Dichte fest und weisen den Teilen eines Modells ein Material zu. 3D-Tool berechnet daraus Gewicht und Massenschwerpunkt der kompletten Baugruppe.
Bild zweier übereinandergelegter Modelle im 3D-Tool CAD-Viewer. Die Unterschiede zwischen den Modellen farblich hervorgehoben.
Der 3D-Tool CAD-Viewer bietet einen grafischen Modellvergleich. Abweichungen zwischen zwei Modellen werden durch Überlagerung sichtbar gemacht. Verschiedene Darstellungsarten mit Transparenz und Drahtgitter zeigen auch kleine Unterschiede.

Modellvergleich

In der Qualitätssicherung vergleichen Sie Messdaten, 3D-Scans oder andere Modellstände häufig mit aktuellen CAD-Daten. Dazu laden Sie mehrere Versionen eines Modells und legen sie übereinander.

Der 3D-Tool "Modellvergleich" macht selbst kleine Unterschiede zwischen zwei Modellen farblich sichtbar.

Wandstärkenanalyse

Bei Spritzguss- und Gussteilen sowie besonders bei Leichtbau- und Strukturbauteilen ist die Einhaltung von Wandstärken und damit verbundenen Toleranzen wichtig.

Die 3D-Tool "Wandstärkenanalyse" bildet die Wandstärken eines Modells als sogenannte Heatmaps ab. Die Berechnung erfolgt per Einzelstrahl- oder Kugelmethode.

Verschiedene Farben kennzeichnen Wandstärken außerhalb definierter Toleranzen. Alternativ zeigt ein Farbspektrum alle Wandstärken direkt am Modell.

Bild eines Bauteils im 3D-Tool CAD-Viewer, an dem eine Wandstärkenanalyse durchgeführt wurde.
Die 3D-Tool Wandstärkenanalyse stellt Wandstärken als Heatmap direkt am Modell dar. Durch OpenCL-Unterstützung werden auch große Modelle schnell berechnet.
Bild eines Kunststoffteils im 3D-Tool CAD-Viewer, an dem eine Analyse der Ausformwinkel durchgeführt wurde.
Die Heatmap der Werkzeuganalyse kann dem Modell nach der Berechnung fest zugewiesen werden. So lässt sich das Ergebnis speichern und weitergeben. Auch die 3D-Tool Werkzeuganalyse nutzt OpenCL, sodass die Analyse der meisten Teile nur Sekunden dauert.

Werkzeuganalyse

Im Formenbau und Werkzeugbau prüfen Sie mit 3D-Tool Teile und schätzen die Fertigungskosten ein.

  • Die "Werkzeuganalyse" zeigt Formschrägen als Winkel oder Kavitätszuordnung und ermittelt nicht entformbare Bereiche (Hinterschnitte), um mögliche Schiebereinheiten zu identifizieren.
  • Die "Projizierte Fläche" unterstützt die Berechnung von Zuhaltekräften und damit die Auswahl einer geeigneten Spritzgießmaschine.

Modellvergleich, Wandstärken- und Werkzeuganalyse kennenlernen

Material- und Fertigungsaufwand

Für die Einschätzung von Materialkosten, Fertigungskosten und Fertigungszeiten bietet 3D-Tool neben Messungen von Abstand, Kantenlänge und Durchmesser weitere Messfunktionen:

  • Die Funktion "Minimal Box" berechnet die kleinstmögliche Begrenzungsbox von Teilen und Baugruppen, zum Beispiel zur Ermittlung des Rohmaterials.
  • Die "Flächeninhalt-Notiz" ermittelt den Flächeninhalt einzelner Oberflächensegmente, zum Beispiel zur Einschätzung des Bearbeitungsaufwands.
  • Die "Kontur-Notiz" berechnet die Länge von Kurven und Kantenverläufen, zum Beispiel zur Zeitabschätzung beim Laserschnitt.

3D-Tool für Kalkulation und Einkauf einsetzen

Darstellung eines Blechteils im 3D-Tool CAD-Viewer mit Flächeninhalt, Konturlänge und minimaler Begrenzungsbox
Zu den 3D-Tool Messfunktionen gehören die Minimal Box und die Konturmessung. Die Minimal Box berechnet eine kleinstmögliche Begrenzungsbox des Teils. Die Konturmessung ermittelt die Länge von Kurven und Kantenverläufen.

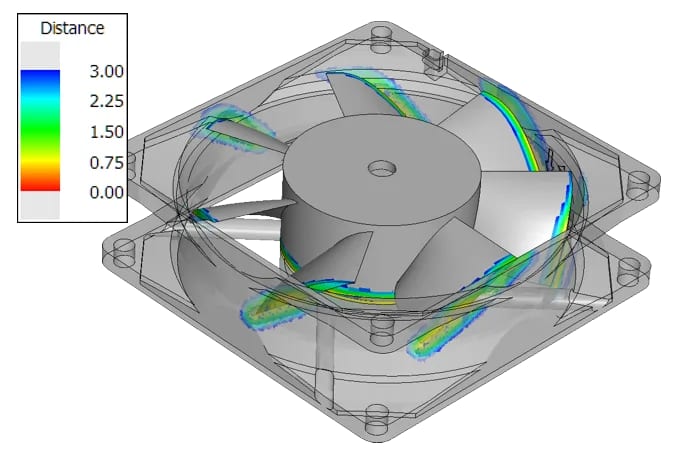

Transparente 3D-Darstellung eines kleinen Lüfters im 3D-Tool CAD-Viewer mit grafisch hervorgehobenen kritischen Bauteilabständen.
Die Kollisionsanalyse ist die neueste Analyse im 3D-Tool CAD-Viewer. Sie zeigt entweder Überlappungen zwischen Teilen an oder kritische, von Ihnen festgelegte Abstände. So werden Passungsprobleme frühzeitig erkannt.

Kollisionsanalyse

Die Kollisionsanalyse unterstützt Einbauuntersuchungen und Machbarkeitsstudien:

  • Der Kollisionsmodus zeigt in roter Farbe alle Stellen, an denen sich Teile berühren oder durchdringen.
  • Der Abstandsmodus zeigt als Heatmap alle Abstände zwischen Teilen, die unter einem bestimmten Wert liegen.

Kollisionsanalyse kostenlos testen

Häufige Fragen (FAQ)

Brauche ich einen teuren CAD-Arbeitsplatz, um Teile zu analysieren?

Nein. Mit 3D-Tool analysieren und vermessen Sie 3D-Modelle - zum Beispiel zur Abschätzung von Fertigungsaufwand und Kosten im Werkzeugbau.

Was kann ich mit 3D-Tool vermessen?

Mit 3D-Tool messen Sie Abstände, Winkel, Kantenlängen und Durchmesser. Für die Kalkulation von Material- und Fertigungsaufwand liefert 3D-Tool außerdem Abmaße, Oberfläche, Volumen, Gewicht und Massenschwerpunkt.

Was kann die Wandstärkenanalyse in 3D-Tool?

Die Wandstärkenanalyse zeigt Wandstärken als Heatmap direkt am 3D-Modell. Sie unterstützt Einzelstrahl- und Kugelmethode und hilft bei der Prüfung von Spritzguss-, Guss- und Leichtbauteilen.

Wie kann ich mit 3D-Tool zwei Versionen eines Modells vergleichen?

Öffnen Sie beide Dateien in 3D-Tool und nutzen Sie den Modellvergleich. 3D-Tool zeigt geometrische Unterschiede anschließend farblich an, sodass Änderungen schnell sichtbar werden. Dabei lassen sich hinzugefügtes und entferntes Material gezielt betrachten.

Wie kann ich 3D-Tool für Analysen im Werkzeugbau nutzen?

3D-Tool unterstützt Analysen im Werkzeugbau mit der Wandstärkenanalyse und der Werkzeuganalyse. Die Werkzeuganalyse dient als Entformungsanalyse und Hinterschnittprüfung und berechnet die projizierte Fläche. Hinzu kommen Schnittansichten und die Prüfung von Abmaßen. So prüfen Sie Bauteile schnell und zuverlässig auf Herstellbarkeit, Werkzeugtrennung, kritische Bereiche und notwendige Konstruktionsänderungen.
